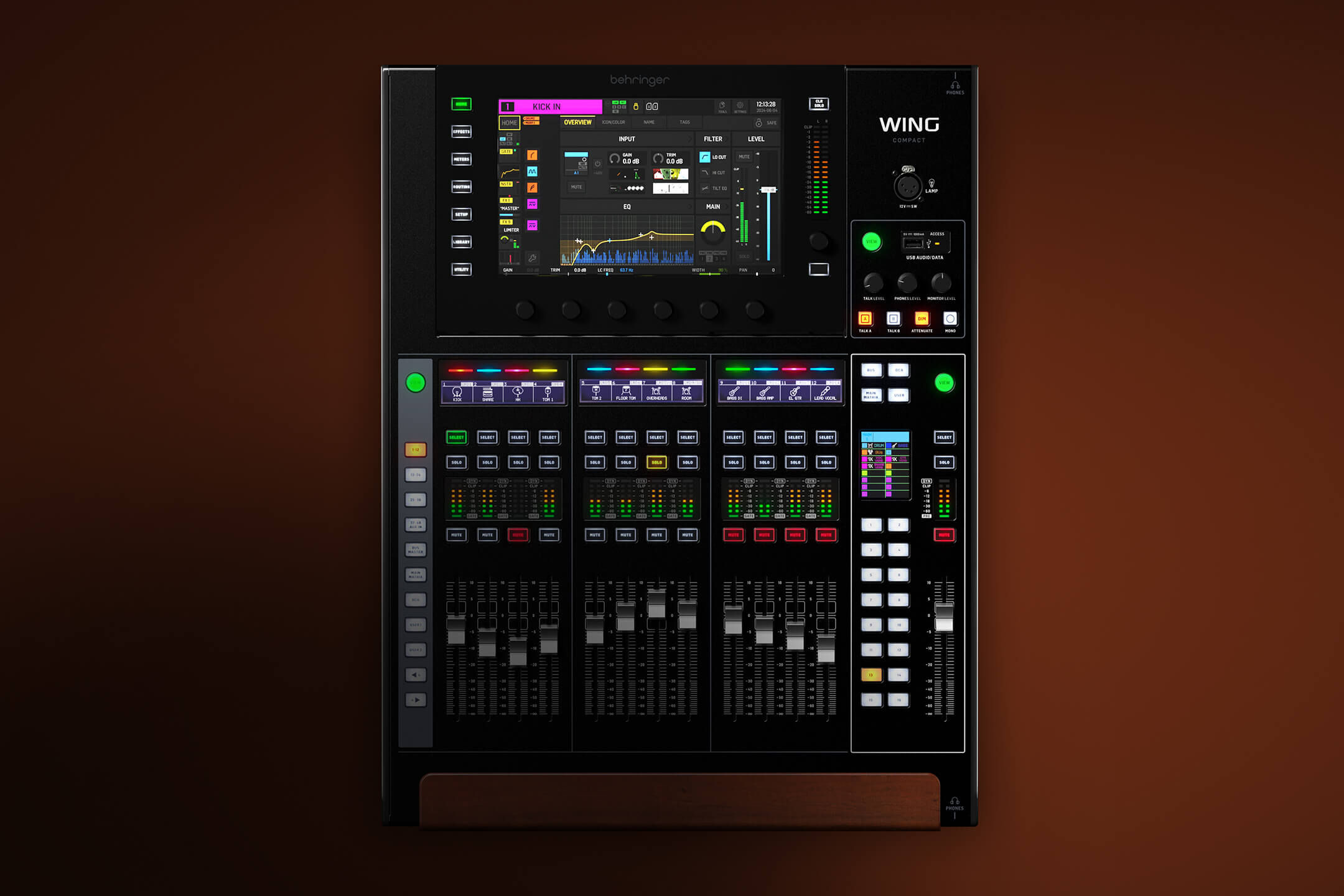

Behringer WING COMPACT 數位混音器

WING 強大性能，精巧機身

48 軌、28 總線全立體聲數位混音控台，搭載 24 顆 Midas PRO 麥克風前級、8 組 Midas PRO 輸出，配備 10.1 吋觸控螢幕與 13 推桿操作介面。

體驗 48 軌靈活 FlexChannels

立體聲或單聲道 — 由你決定
所有通道與總線皆可自由設定為單聲道、立體聲，甚至 M/S 模式，完全不影響總通道數 (包含效果插槽)，效能零損耗。

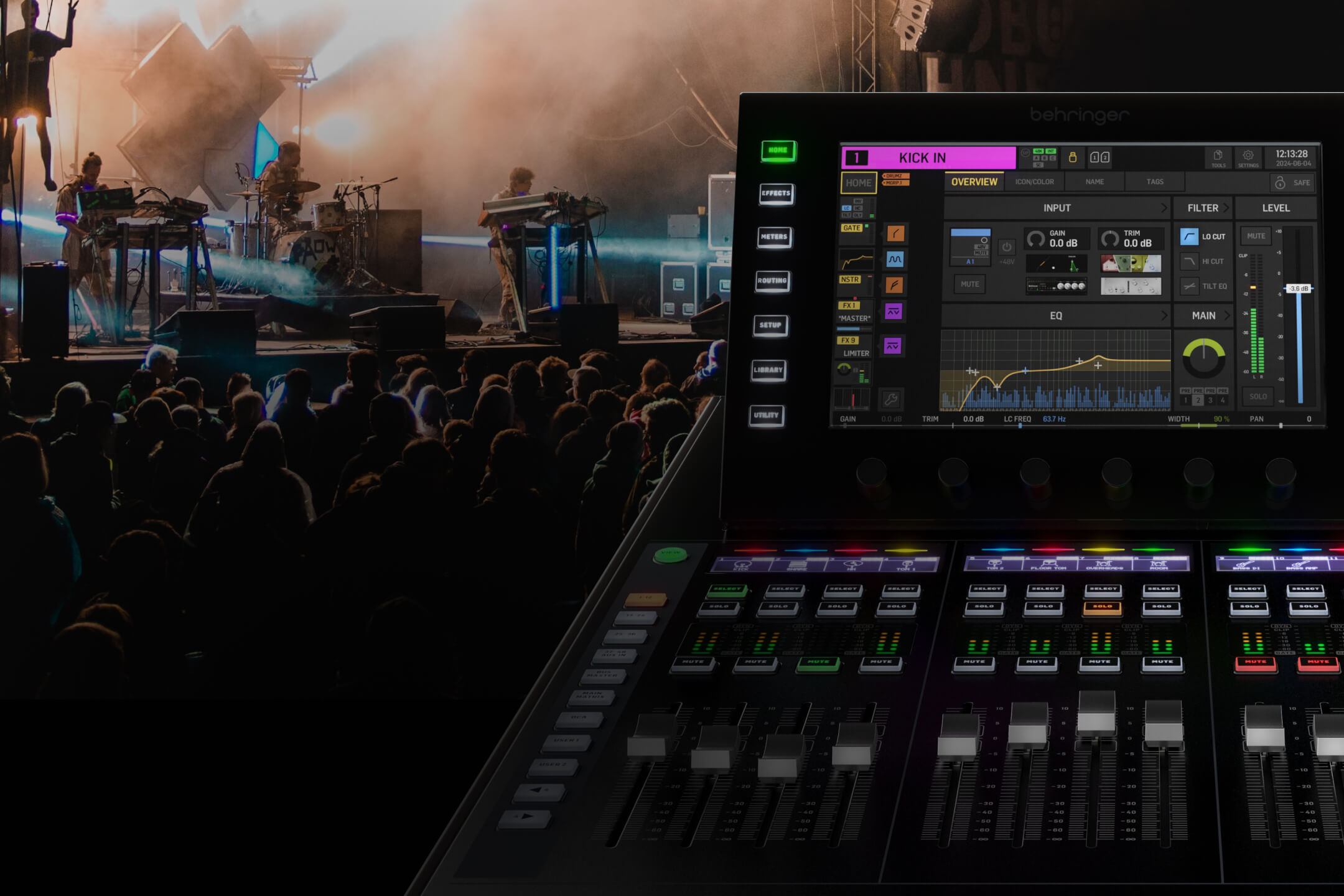

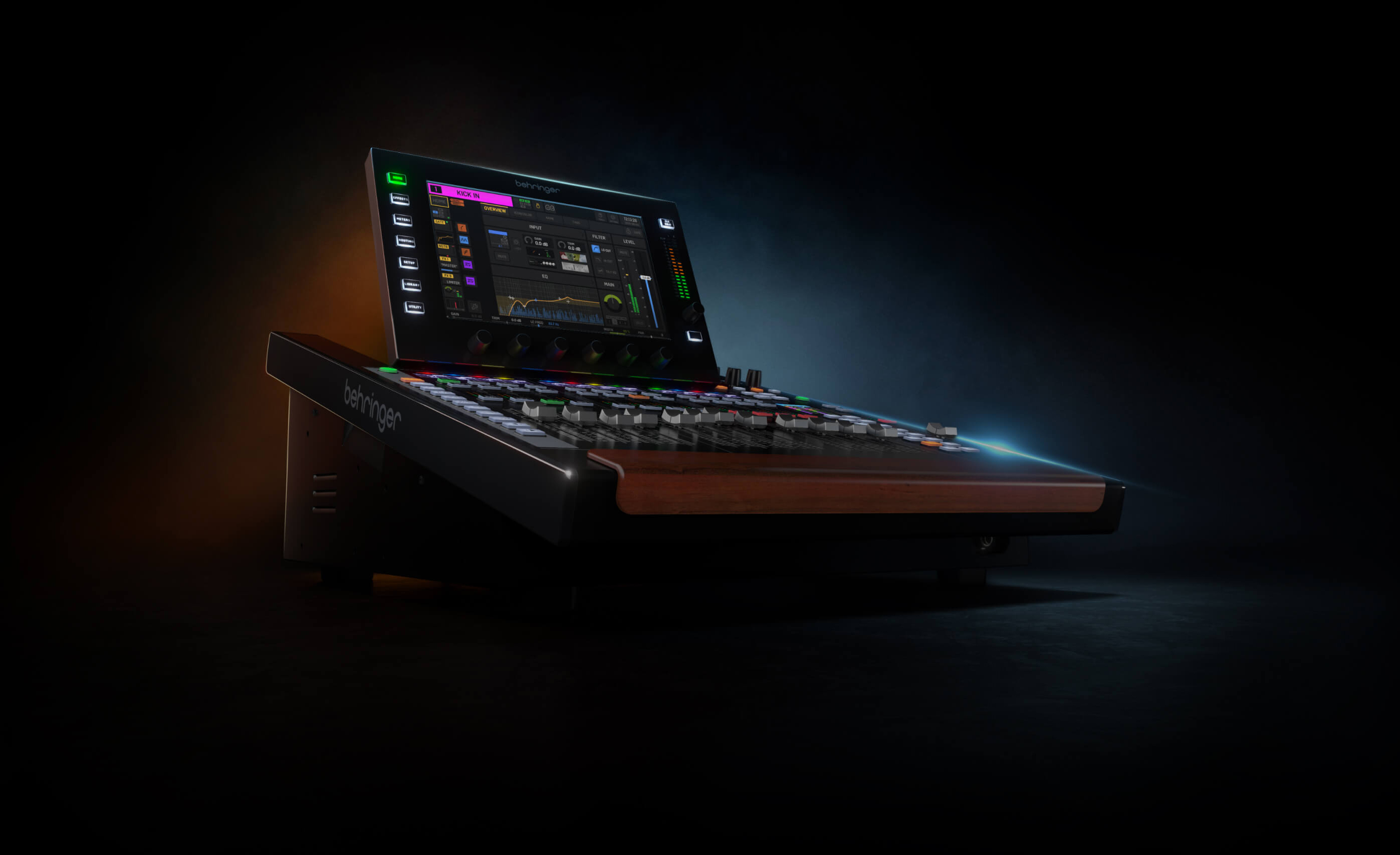

全面掌控 操作迅速

WING COMPACT 採用專為快速且精準操作所設計的控制介面，特別適合用於監聽混音應用。專屬的主控與總線區域配備 4 層、共 16 顆熱鍵，並搭配獨立彩色顯示幕清楚標示，大幅提升操作效率與總覽能力。大型觸控螢幕搭配旋鈕控制，提供與全尺寸 WING 相同的創新操作介面，讓參數調整直覺又流暢。

終於擁有你需要的所有前級

內建 24 顆 Midas PRO 前級放大器
就像備受推崇的 Midas M 系列與 PRO 系列混音台一樣，WING COMPACT 同樣配備 24 顆 Midas PRO 前級放大器，帶來迷人的聲音表現與寬廣的動態範圍。

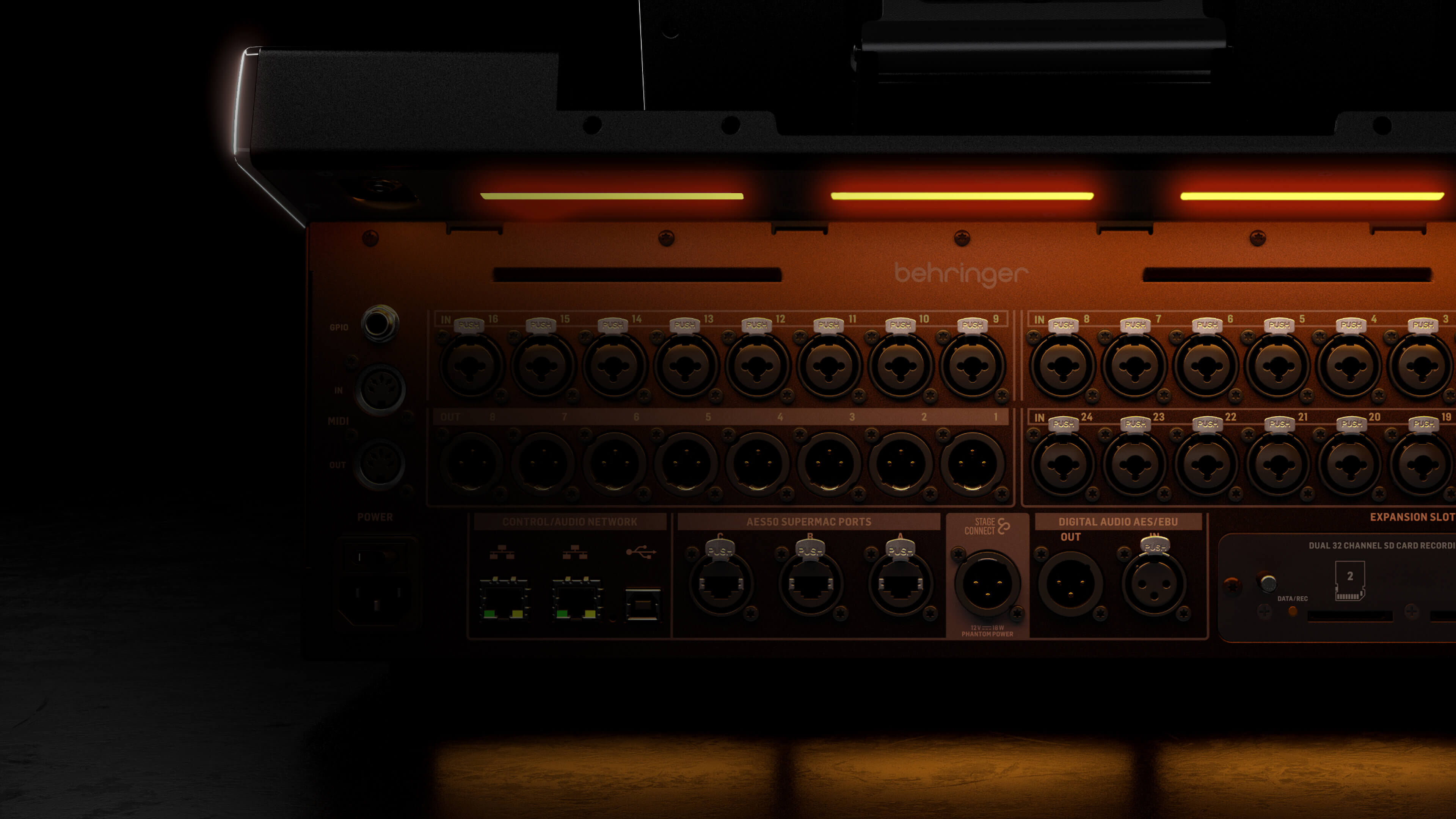

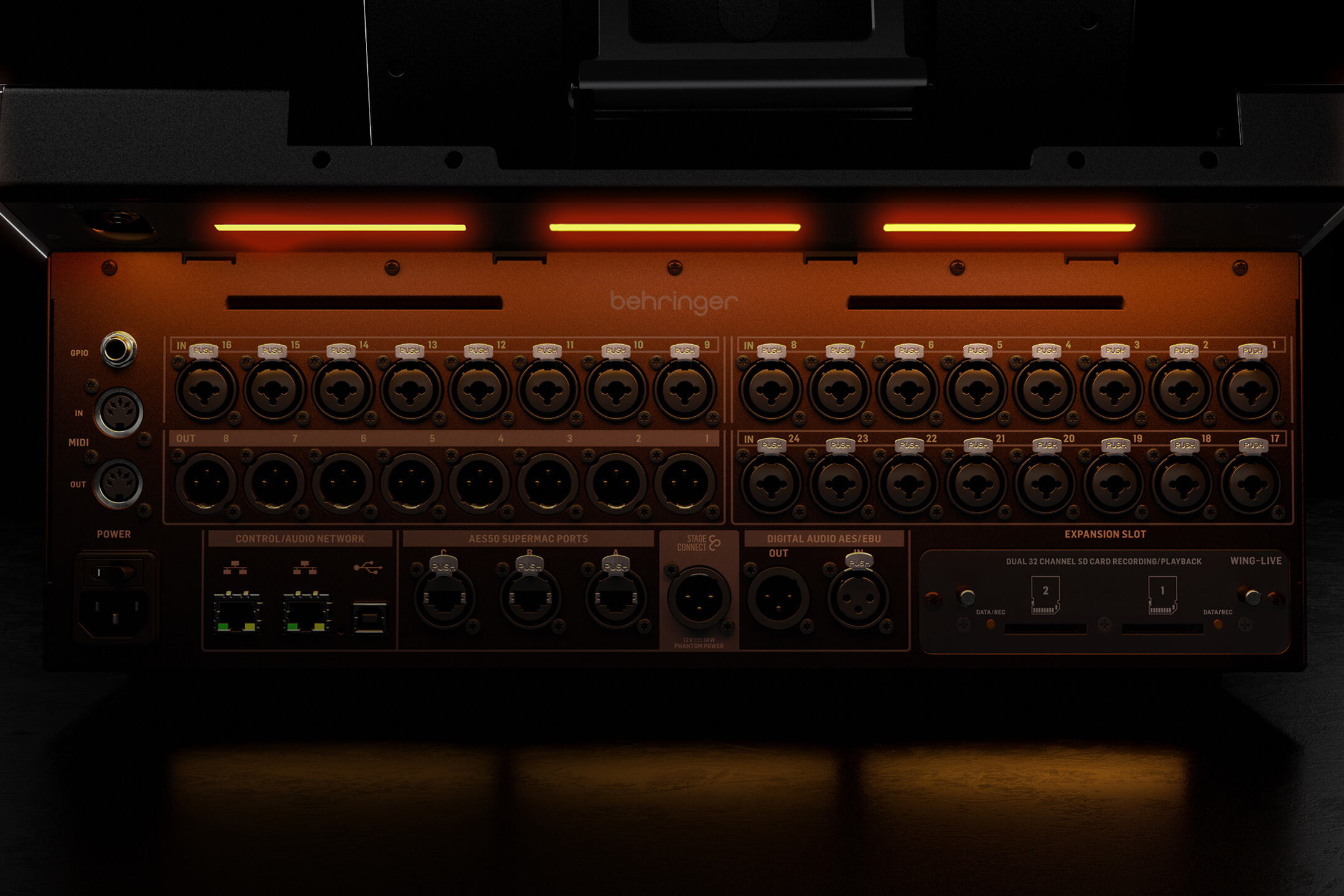

完整數位 I/O 擴充

雖然機身精巧，但功能毫不妥協。WING COMPACT 擁有與全尺寸 WING 完全相同的數位 I/O 配置，包括 AES50、USB、AoIP、StageConnect 等應有盡有。

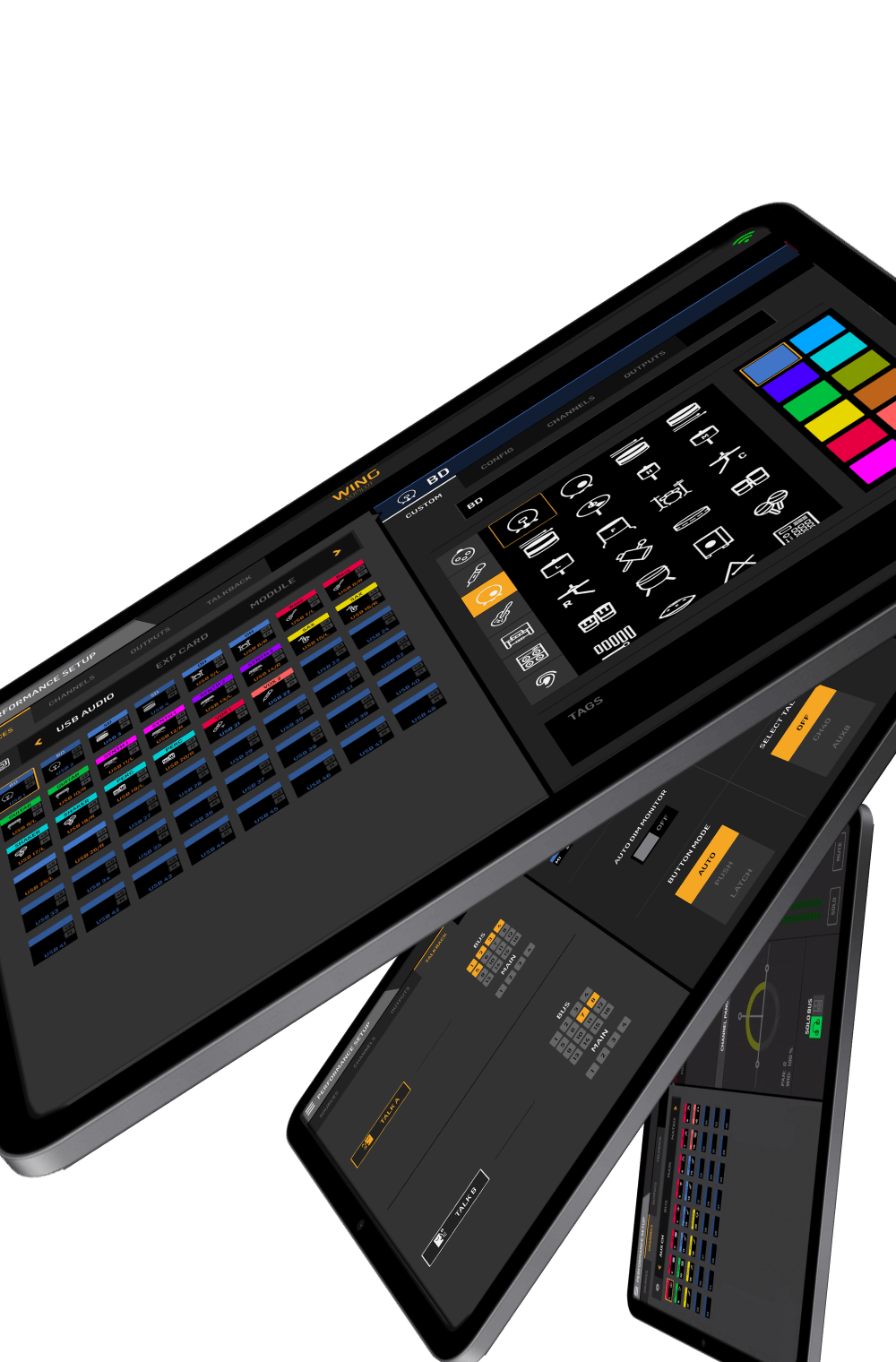

您的音訊 “ 來源 ”

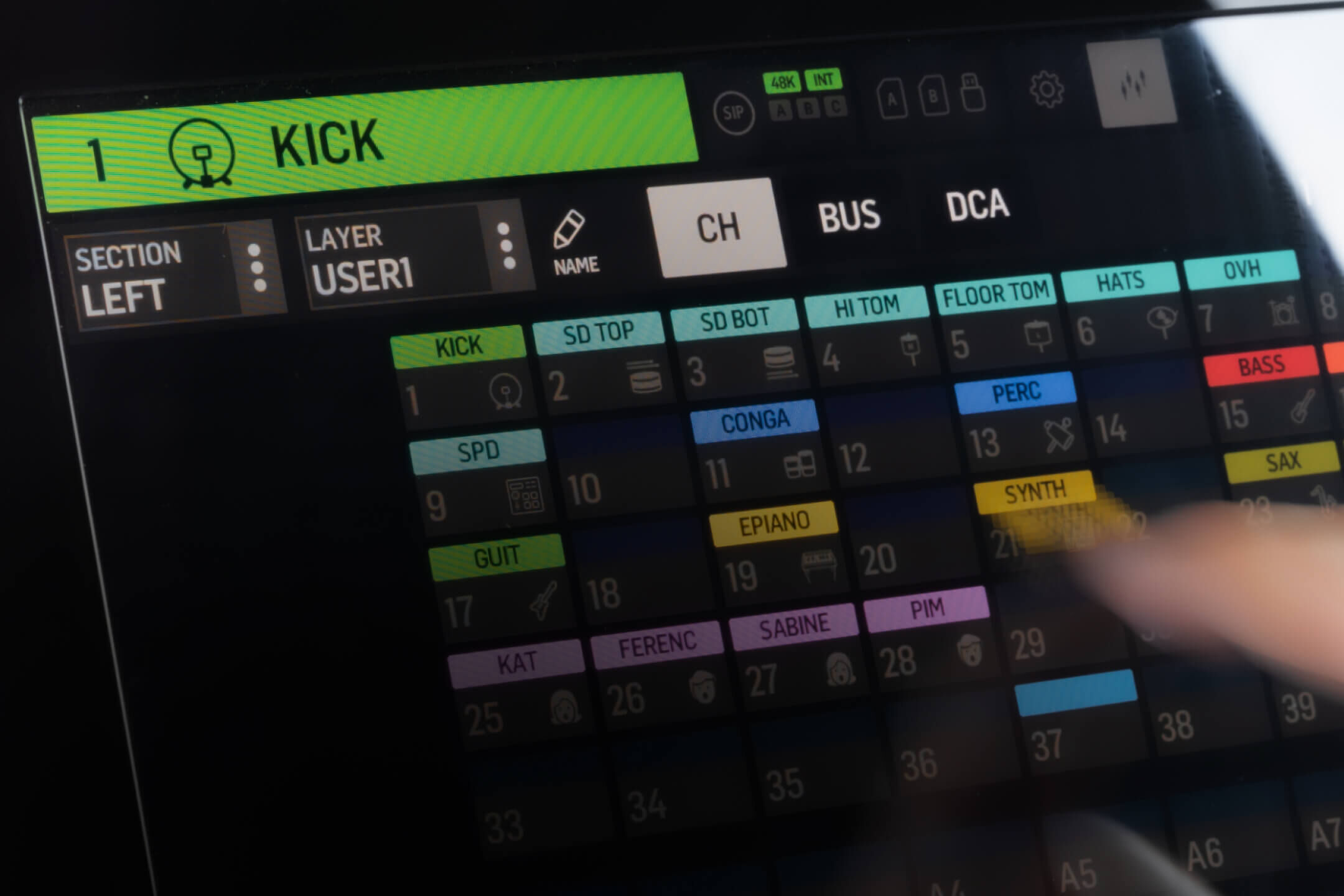

WING 會將每個輸入的設定 (立體聲／單聲道／中側)、增益、幻象電源，以及名稱、圖示、顏色與標籤等資訊儲存在一起，這組合稱為「 Source (來源) 」。你可以使用 iPad 輕鬆編輯來源設定，並同步進行舞台上的接線作業。

通道會根據連接的來源資訊自動完成設定，隨插即用。這不僅讓建置流程與現場調整變得更快速、更直覺，也能有效減少錯誤，讓你輕鬆管理 WING 多達 380 組以上的輸入。就像擁有一個專屬的工具箱，所有需要的設定都已井然有序、隨時可用。

• 快速切換不同藝人設定
• 同時管理串流、影像等多重輸出目的地
• 應對複雜的現場活動，支援分散式或網路型 I/O 配置
• 使用內建 64 軌錄音功能進行虛擬音響檢查或現場播放
• 透過 48 軌 USB 音訊介面與 DAW 完美整合

MIDI 功能

強化混音台本體與外部設備之間的自動化控制與同步功能。

AES/EBU

支援 24-bit / 48 kHz 的立體聲數位音訊輸入與輸出通道。

USB Type A

可透過混音台頂部插入的 USB 隨身碟進行最多 4 軌音訊的錄製與播放。

Class-compliant USB 音訊／MIDI 介面

可與 DAW 傳輸與接收多達 48 軌音訊，並支援 MCU 協定，透過 DAW 範本即可從 WING 控制你的裝置。

體驗全面回憶

可儲存並回呼精確的效果器參數、特定通道設定、整體混音台配置，甚至是整場演出內容。不論是複雜的現場演出還是音樂劇專案，WING 都提供功能完整的回呼工具組，讓你以所需的細節層級，瞬間觸發並管理演出的所有元素。

CLIP 功能

可將單聲道、立體聲或 4 聲道的 .wav 檔整合進 SHOW 演出流程中播放。

FX 效果器

可回呼 WING 內建的任意效果器設定。

CHAN 通道設定

可儲存完整的通道狀態 —— 包含效果器、總線連接、傳送等設定，且不會影響整體的 SCENE (場景) 或 SHOW (演出) 內容。

SNIP

可針對混音中的單一通道或群組，建立並管理小範圍、具體的設定調整。

SNAP

可儲存可回呼的設定組合，用於設定整台混音台，或特定區塊如通道、來源與處理層。

SHOW

可儲存與回呼多種組合設定，包括快照SNAP、SNIP、CLIP、通道設定、場景依賴的偏好設定等。

支援播放清單功能，可同時載入多項設定 (例如：第二位主唱同時載入 SNAP 和 SNIP)。

也能在不複製整個 SHOW 的情況下進行更新與重新排列，靈活調整演出流程。

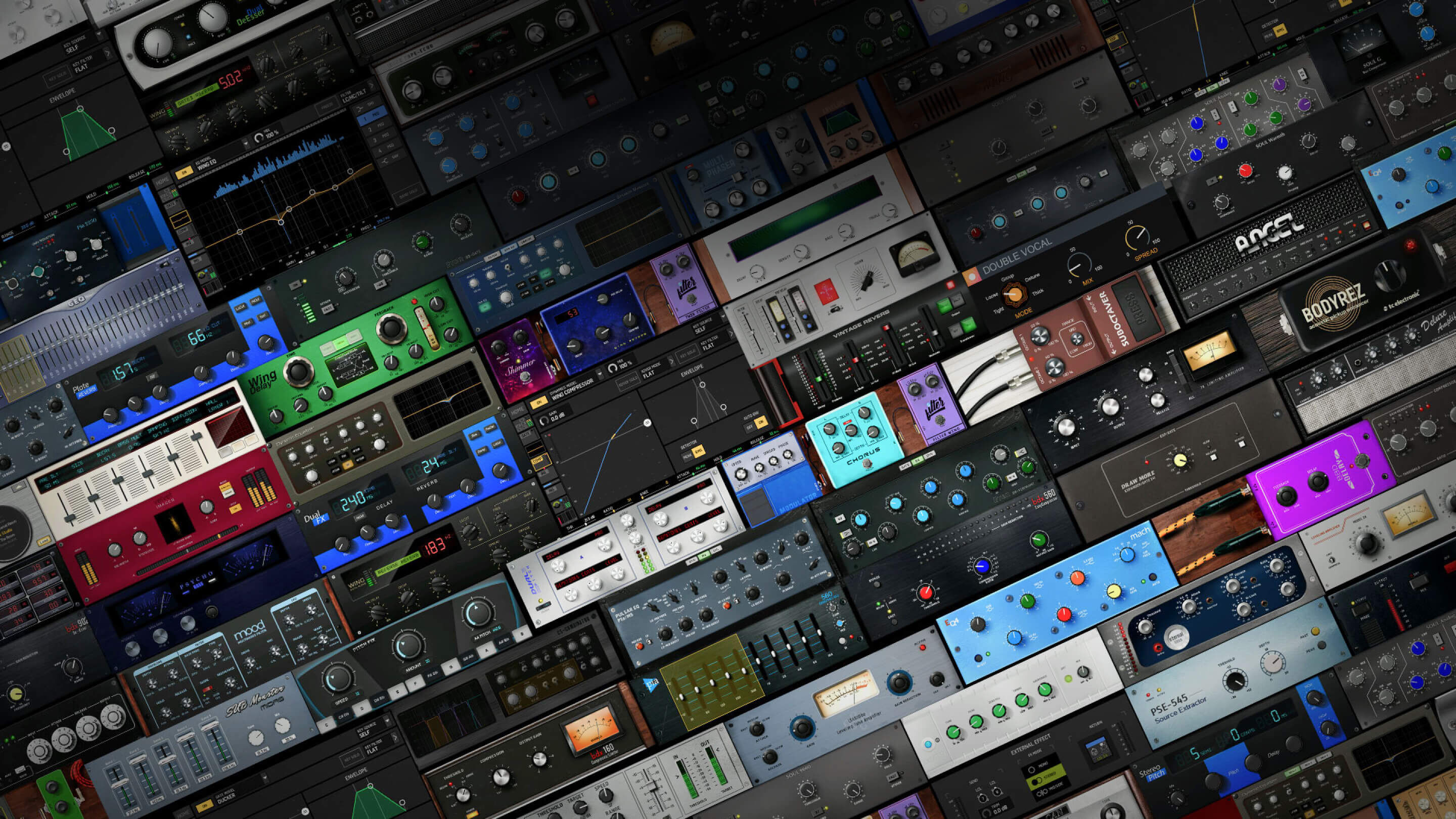

享受世界級效果器體驗

WING 內建超過 80 種獨特的效果器與經典硬體模擬，靈感來自眾多知名設備，如 Pultec EQ、SSL Bus Compressor、Gate/Expander、SPL Transient Designer、Neve EQ、Compressor、Gate、Focusrite ISA 與 D3、DBX160、LA-2A、1176、Elysia mPressor 以及 Empirical Labs Distressor 等，無需外接任何硬體設備即可使用。

WING 的效果處理能力是 X32 的兩倍，無論是效果引擎數量或插入點都大幅提升，並採用 40-bit 內部處理演算法，帶來更高的處理精度與更寬廣的動態範圍。

Equalizers

• WING EQ
• Graphic EQ
• PIA 560 GEQ
• Triple DEQ
• Soul Analogue
• Even 88 Formant
• Even 84
• Fortissimo 110
• Pulsar
• Mach EQ4
• Dynamic EQ

Dynamics

• WING Compressor
• WING Expander
• WING Gate/Expander
• BDX 160 Comp
• BDX 560 Easy
• Draw More Comp
• RED3 Compressor
• Soul 9000
• Soul Bus Comp
• Even Comp/Lim
• Eternal Bliss
• 76 Limiter Amp
• LA Leveler
• Fair Kid
• No-Stressor
• PIA 2250 Rack
• LTA100 Leveler
• Combinator
• Precision Limiter
• Wave Designer
• Auto Rider
• Ducker
• Soul 9000 Gate
• Even 88 Gate
• Draw More 241
• BDX902 De-esser
• 2-Band De-esser
• Source Extractor

Channel Strips

• Even Channel
• Soul Channel
• Vintage Channel
• Bus Channel
• Mastering

Reverbs

• Hall/ Room/ Chamber/ Plate/ Concert/ Ambience
• VSS3 Reverb
• Vintage Room
• Vintage Reverb
• Vintage Plate
• Blue Plate
• Gated Reverb
• Reverse Reverb
• Delay/Reverb
• Shimmer Reverb
• Spring Reverb

Delays

• Stereo Delay
• Ultratap Delay
• Tape Delay
• Oilcan Delay
• BBD Delay

Modulation

• Dimension CRS
• Stereo Chorus
• Stereo Flanger
• Rotary Speaker
• Phaser
• Tremolo/Panner
• Mood Filter
• Velvet Imager

Pitch

• Stereo Pitch
• Dual Pitch
• Pitch Fix
• Double Vocal

Aural Exciters

• Exciter
• Ultra Enhancer
• Tape Machine
• Soul Warmth Pre

Subharmonic Synthesizers

• Psycho Bass
• Sub Octaver
• Sub Monster

Amp Simulations and Guitar

• Rack Amp
• UK Rock Amp
• Angel Amp
• Jazz Clean Amp
• Deluxe Amp
• BodyRez

Miscellaneous

• Speaker Manager
• External

配置 WING 以適合您

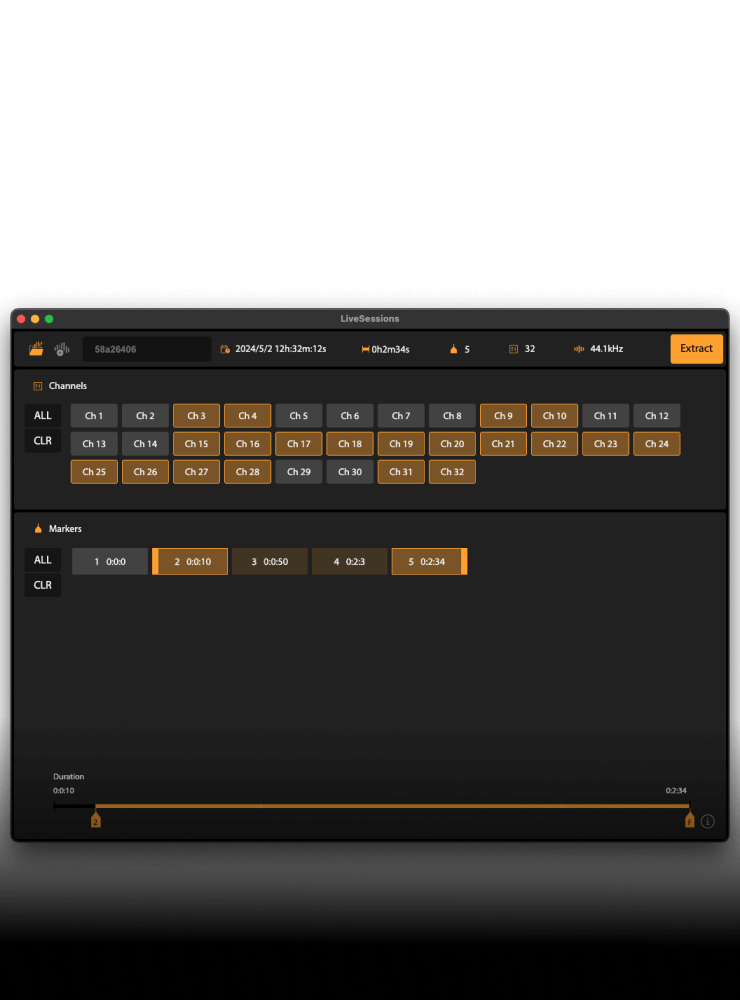

錄製高達 64 軌音訊
WING 預載 WING LIVE 擴充卡，可同時錄製最多 64 軌音訊至兩張串聯的 SD 卡，或使用預先錄製的音訊檔於現場進行虛擬音響檢查。你也可以一張 SD 卡播放 32 軌音訊，另一張卡同時錄製現場演出。

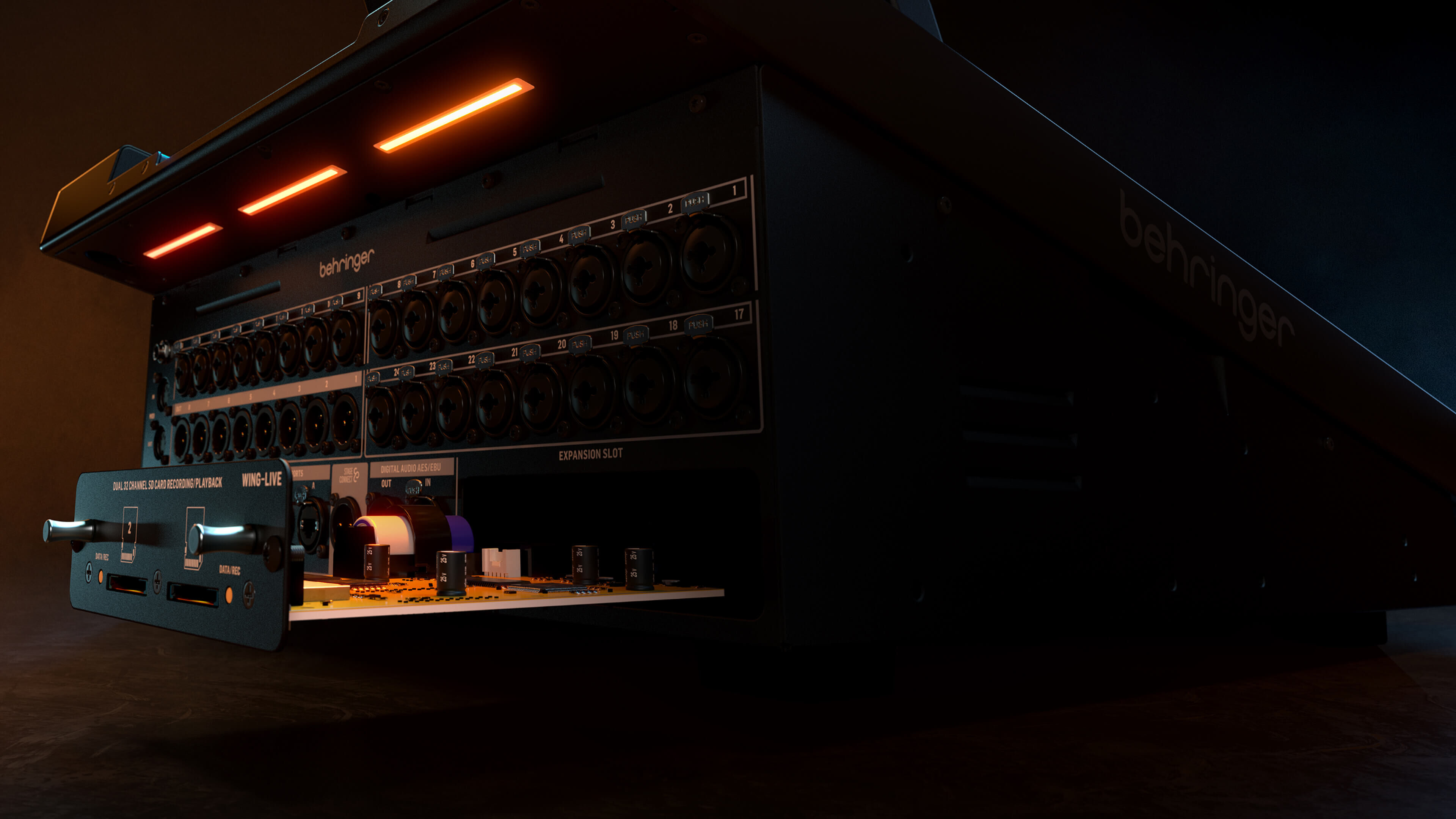

輕鬆更換外部擴充卡
你可以將 WING LIVE 擴充卡輕鬆更換為 WING DANTE 卡，啟用完整的 64x64 Dante 音訊網路連接。我們也計畫推出其他擴充卡，例如支援 MADI 與 Waves SoundGrid 的版本。

另外增加 64 x 64 音訊通道：內建 AoIP 模組

內建的 AoIP (Audio over IP) 模組可直接安裝在 WING 主機板上，啟用兩個內建網路端口，支援透過乙太網路進行音訊傳輸。我們的經銷商也能協助你升級現有的 WING，或直接訂購已預裝指定模組的新機。目前已有 AoIP-Dante 與 AoIP-WSG (Waves SoundGrid) 模組可供選擇。

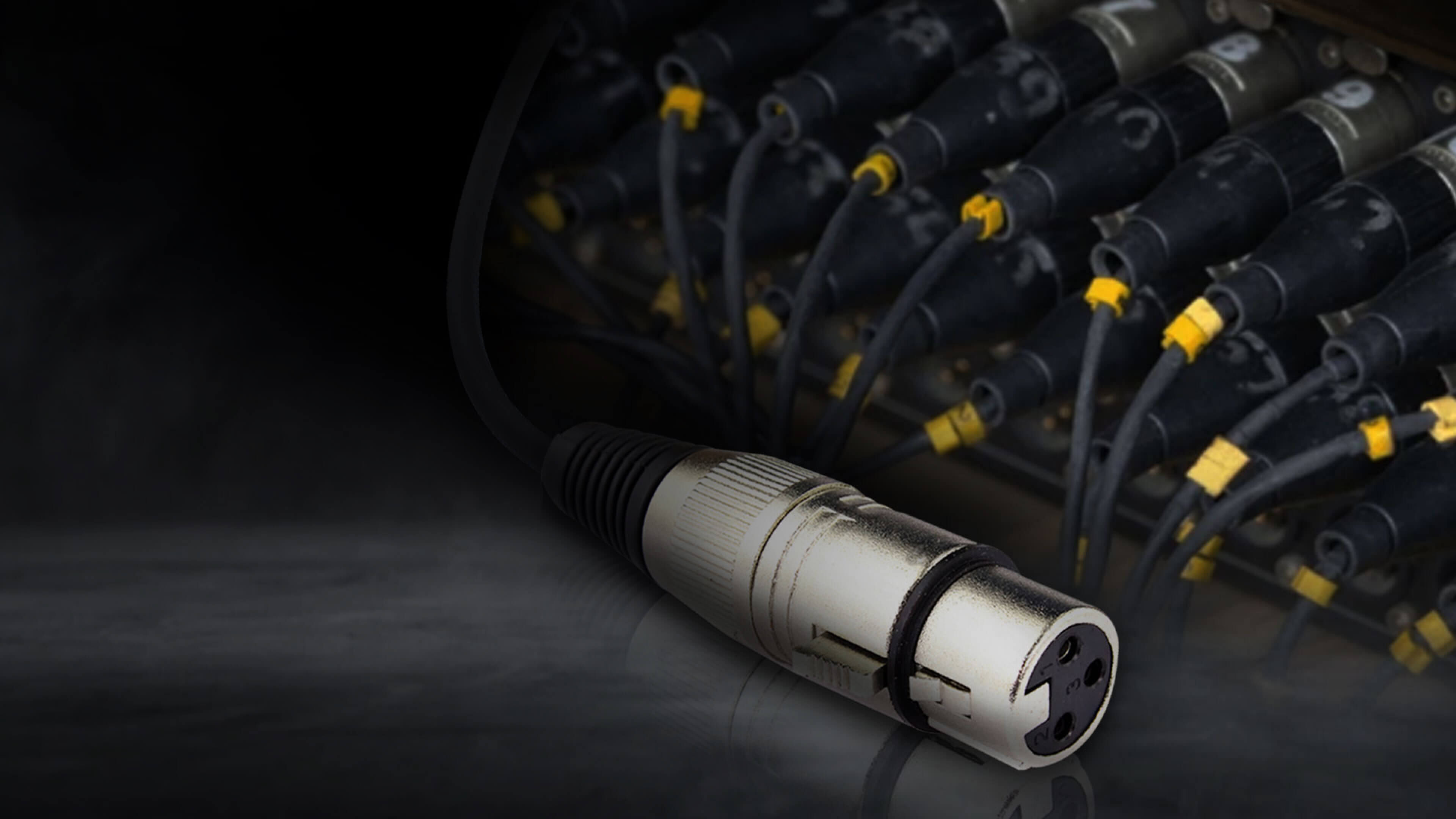

StageConnect — 更少線材，連接更多

僅使用一條 XLR／DMX 線，即可雙向傳輸 32 通道、44.1kHz／48kHz、24-bit 音訊，連接各類 I/O 介面、集線器、個人監聽混音器等設備。

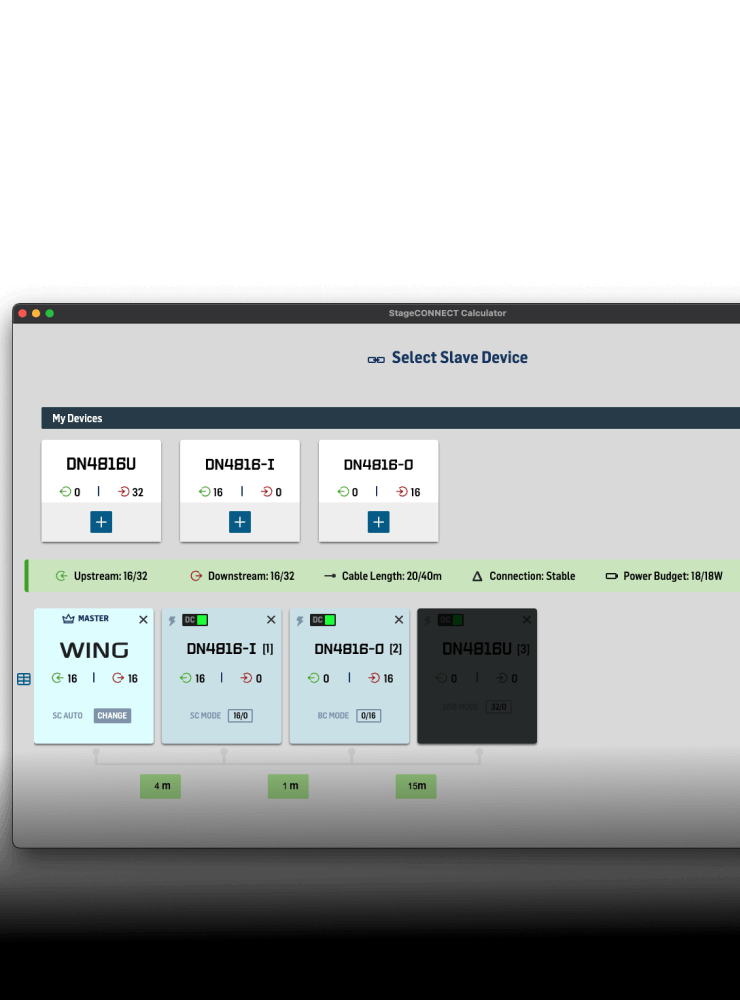

需要幫忙計算線材長度嗎？歡迎使用我們的 StageConnect Configurator 計算工具 App。

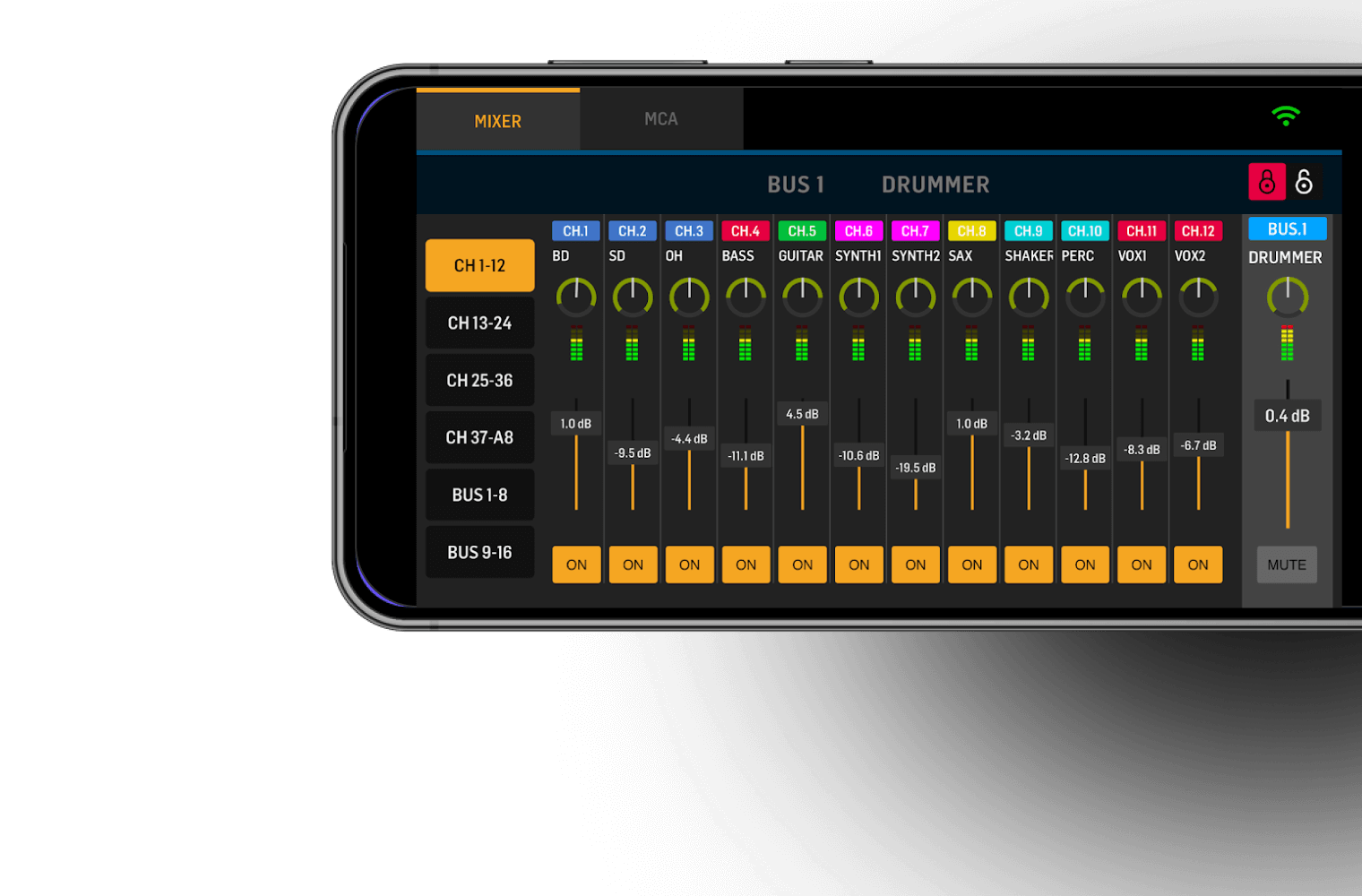

CoPilot
平板專用的遠端混音控制工具

請造訪 WING、WING COMPACT 與 WING RACK 產品頁面，獲取更多資訊與下載資源。

特色

• 內建 24 顆 Midas PRO 麥克風前級與 8 組輸出，提供業界標準的優異音質
• 配備 13 支 100 mm 電動推桿與強大的主控推桿區，另有 20 顆自訂按鍵
• 搭載 3 組 AES50 端口，可透過 SuperMAC CAT5 傳輸高達 144 組輸入與輸出，具備超低抖動與僅 6 個取樣延遲
• 10.1 吋主螢幕，支援多點觸控與可調角度旋轉
• 獨特的「推桿傳送 (Sends on Fader) 」工作流程，配備專屬彩色 TFT 顯示幕與快速鍵，可控制多達 44 組母線：總線、主輸出、矩陣、DCA 群組
• 內建 USB 音訊／MIDI 介面，支援 48 軌音訊輸入與輸出
• 雙 SD 卡現場錄音／播放功能，可錄製最多 64 軌，並可加入標記以標示歌曲位置
• 內建 AoIP 模組可升級以太網端口，實現與 Audinate Dante 或 Waves SoundGrid 網路的 64 軌音訊傳輸
• 16 組真正立體聲的效果處理引擎，內建超過 80 種世界級效果器演算法
• 每個通道內建 3 組插件插槽，可使用 Gate、動態處理與 EQ，且不佔用其他效果資源
• 提供 4 組主輸出、8 組矩陣與 16 組輔助立體聲總線，皆內建雙插入點、8 段參數 EQ、立體聲成像器與完整動態處理，整合於單一路徑中
• 40 組立體聲輸入通道，每通道具備 5 個可變插件插槽
• 8 組立體聲輔助輸入通道，每通道含 1 組效果插入點、擴展器／限制器與 4 段參數 EQ
• 8 組靜音群組與 8 組 DCA 控制群組，便於音軌整合與分組控制
• 雙乙太網端口內建交換器，可支援遠端控制與 AoIP 傳輸 (如 Waves SoundGrid、Dante®)
• 背面擴充插槽可安裝選配的 64 軌音訊介面或網路擴充卡，如 Dante、WSG、MADI 等
• StageConnect 主機介面可透過單一 XLR 線，雙向傳輸最多 32 軌音訊
• 2 通道 GPIO，可用於多種控制應用
• 5-pin MIDI 端子，支援與外部設備的控制與同步
• 支援 DAW 遠端控制，與 Mackie Control Universal (MCU) 相容，並內建 Cubase、Ableton Live、Logic X、Nuendo、ProTools、Reaper、Studio One 等控制預設

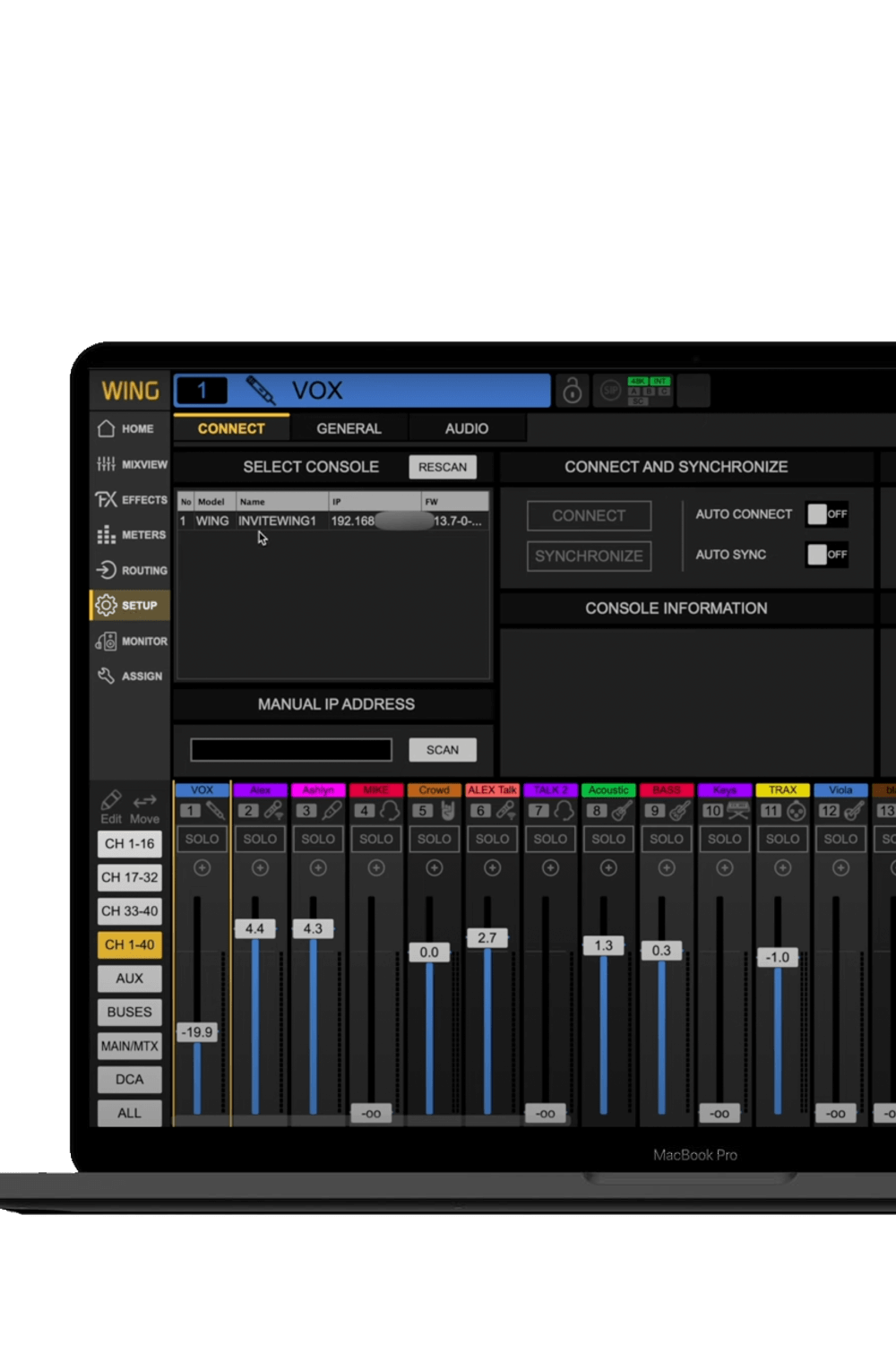

• 可透過 WING-CoPilot、WING-Q 與 WING-Edit 軟體，在桌機與行動裝置上進行離線編輯與遠端控制
• 機身可安裝於 19 吋機櫃，具備 3 種安裝角度選擇

產品規格

Input/Output 特性

• 頻率響應 (@ 48 kHz 取樣率，0 至 -1 dB，任意增益設定)：10 Hz - 20 kHz
• 動態範圍 (類比輸入至類比輸出，典型值)：XLR / AUX 為 111 dB / 108 dB
• A/D 動態範圍 (前級與轉換器，典型值)：XLR / AUX 為 112 dB / 110 dB
• D/A 動態範圍 (轉換器與輸出，典型值)：XLR / AUX 為 118 dB / 112 dB
• 通道間串音抑制 (@ 1 kHz，相鄰通道)：100 dB
• XLR 輸出電平 (標準 / 最大)：+4 dBu / +21 dBu
• XLR 輸出阻抗 (非平衡 / 平衡)：75 Ω / 75 Ω
• TRS 輸入阻抗 (非平衡 / 平衡)：20 kΩ / 40 kΩ
• TRS 非失真最大輸入電平：+16 dBu
• TRS 輔助輸出電平 (標準 / 最大)：+4 dBu / +16 dBu
• TRS 輔助輸出阻抗 (非平衡 / 平衡)：150 Ω / 300 Ω
• 耳機輸出阻抗／最大輸出功率：1W @ 30 Ω
• XLR 1–16 輸出端子殘餘噪訊 (統一增益)：-97 dBu
• AUX 與監聽 TRS 輸出端子殘餘噪訊：-95 dBu

顯示螢幕

• 主螢幕：10.1 吋 TFT LCD，解析度 1280 x 800 像素，電容式觸控
• 主螢幕可調角度：15° 至 60° 連續調整
• 四通道群組 LCD 顯示幕：每通道搭配 RGB 彩色燈條，解析度 320 x 48，單色顯示

電源

• 開關式電源供應器：自動切換 100–240 VAC (50/60 Hz)
• 功率消耗：130 W

外觀與尺寸

• 標準操作溫度範圍：5°C – 40°C (41°F – 104°F)
• 尺寸 (高 x 寬 x 深)：57.43 x 45.337 x 22.5 公分
• 重量：15.92 公斤
