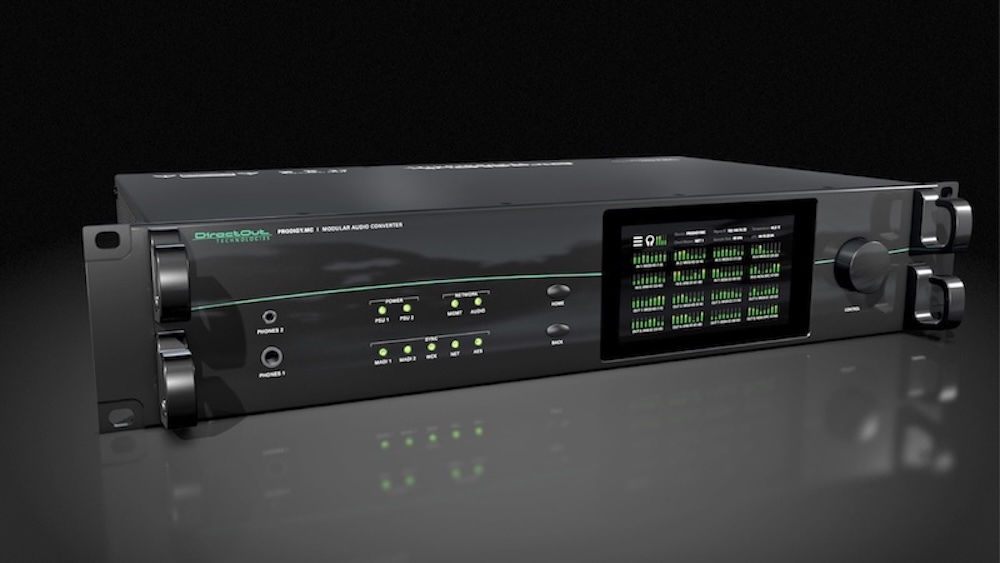

DirectOut PRODIGY.MC 訊號處理器

PRODIGY.MC 是一款模組化音訊轉換器，旨在透過單一硬體機架，處理現場擴聲 (Live Sound)、廣播 (Broadcast)、工程安裝 (Installation) 和錄音 (Recording) 中的眾多應用。硬體完全模組化，可根據特定需求進行配置。
精細的授權模式 (Granular license model) 提供可自定義的功能集，不僅節省預算，還能透過未來的升級，靈活應對全球媒體環境的變化。

模組與 I/O 配置

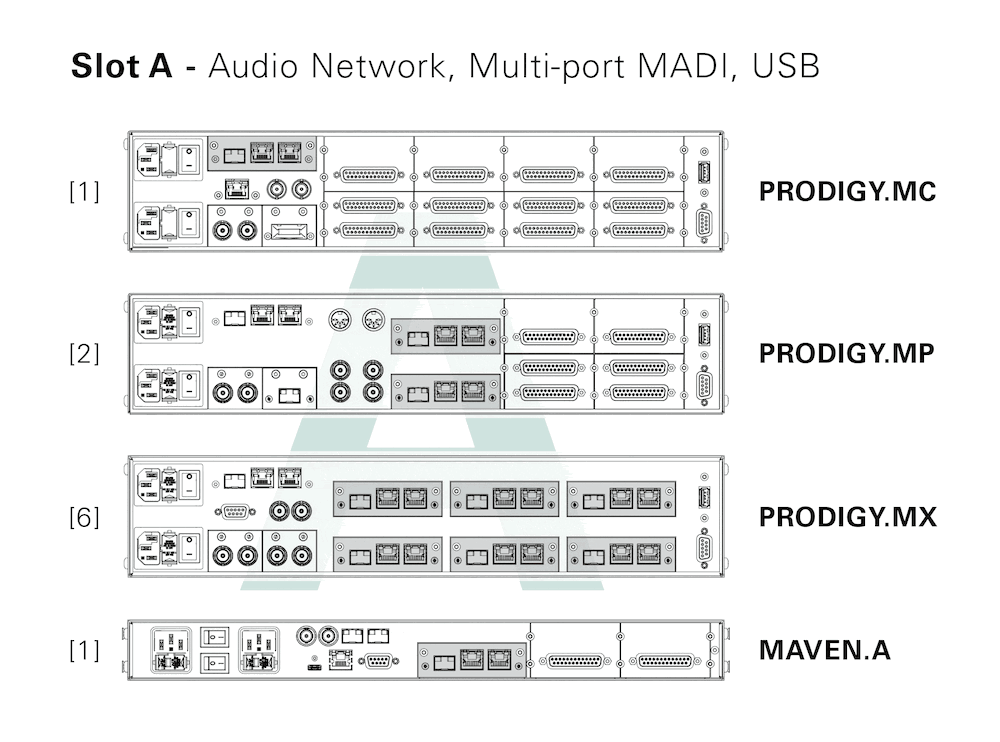

PRODIGY.MC 具有一個 A 插槽、兩個 B 插槽和八個 C 插槽：

• A 插槽 - 音訊網絡、多埠 MADI 或 USB - 每個模組最高支援 128 個軌道。
• B 插槽 - 單埠 MADI - 每個模組 64 個軌道。
• C 插槽 - 轉換器（麥克風 / Line、AD/DA）和 AES3 - 每個模組 8 個軌道。

總軌道容量可達 320 個輸入和 324 個輸出，並透過以軌道為基礎的路由矩陣 (Channel-based routing matrix) 進行管理。

多種格式支援

支援格式包含

• RAVENNA / AES67
• Dante
• SoundGrid
• AVB / MILAN
• MADI（單埠及多埠）
• 類比 (Analog)
• AES3
• USB

網路音訊與無縫互操作性

網路音訊模組是為了容納不同格式而設計，以滿足各種應用中當前和未來的需求。

RAVENNA 模組符合 AES67、ST 2110-30 / -31 標準，並支援所有 ST 2022-7 類別。作為 JT-NM Tested 計劃的成功參與者，RAV.IO 被列入 JT-NM Tested 目錄，成為符合 SMPTE 2110 標準的模組。透過 Dante 選項，硬體可作為音訊混音台的前端，或作為獨立的轉換與路由系統。

Waves Audio 的 SoundGrid 提供極低延遲的音訊傳輸，並允許連接 Waves 伺服器，以便插入外掛程式 (Plug-in inserts)。適用於 macOS® 和 Windows® 的虛擬聲卡可以直接與任何 DAW 對接，進行多軌錄音和虛擬調音測試 (Virtual sound-checking)。

FastSRC™ 是一款低延遲採樣率轉換器 (Sample rate converter)，可為 MADI I/O 和音訊網絡 I/O 切換使用，確保在數位訊源未同步時進行無縫交換。

控制是核心關鍵：支援在地與遠端的多重操作

透過 globcon 遠端控制軟體、網頁瀏覽器介面（GUI），以及機身前方的觸控螢幕，確保了極致的操作便利性。

globcon 軟體可跨平台（Mac/PC/Linux）完整控制多台設備，並具備強大的「快照管理（Snapshot）」功能，可針對特定範圍進行設定讀取。此外，它也支援觸發管理（trigger management），包含透過平板電腦以 OSC 或 MIDI 進行連動控制。

透過 GPIO 接口，還能實現自動化監控與錄音指示燈（Red-light）控制；機身背板的 USB 接口則能透過 globcon bridge 連接並控制早期的舊款設備。

安全運作與監控

具備兩組耳機輸出，可針對任何輸入 / 輸出（I/O）進行本機監聽。內建兩組相位備援電源（Redundant Power Supplies），確保設備在任何供電狀況下都能持續穩定運作。

• 網路備援：網路模組內建交換機功能，確保網路領域的傳輸安全性。除了 Dante 模組支援其專屬備援機制外，RAVENNA 模組亦提供符合 ST 2022-7 標準的串流備援。
• EARS™ 技術：這套「進階自動切換備援」系統能有效防止輸出訊號中斷。它利用經過實證的 BLDS™ 技術或導航音（Pilot Tone）進行觸發；當系統邏輯偵測到輸入端的觸發訊號出現異常時，會立即自動切換至備用輸入源。
• 自動故障轉移：BLDS™ 產生器可作為矩陣中的虛擬音源，即時監控連線狀態並執行自動故障轉移（Fail-over）。
• 時間碼同步：內建 LTC 時間碼讀取器，可直接在觸控螢幕或 globcon 軟體上顯示時間碼，並以此觸發預設的自動化動作。

產品規格

Converter Modules

• AN8.IO：8 ch line input / output, 2 x DSUB-25, balanced, C Module
• AN8.I：8 ch line input, 1 x DSUB-25, balanced, C Module
• AN8.O：8 ch line output, 1 x DSUB-25, balanced, C Module
• MIC8.HD.I：8 ch mic high definition input, 1 x DSUB-25, balanced, C Module
• MIC8.HD.IO：8 ch mic high definition input / line output, 2 x DSUB-25, balanced, C Module
• MIC8.LINE.IO：8 ch mich input / line output, 2 x DSUB-25, balanced, C Module
• MIC8.LINE.I：8 ch mic input, 1 x DSUB-25, balanced, C Module
• AES4.IO：4 port AES3 input / output, 1 x DSUB-25 (8 audio channels), C Module
• AES4.SRC.IO：4 port AES3 input with SRC / output, 1 x DSUB-25 (8 audio channels), C Module

MADI Modules

• BNC.IO：64 ch MADI, 1x coaxial BNC input, 1x coaxial BNC output, 75 Ω, B Module
• SC.IO：64 ch MADI, 1x SC-Socket duplex multi-mode (single mode on request), B Module
• SFP.IO：64 ch MADI, 1x SFP cage *, B Module
• MADI2.SRC.IO：128 ch MADI, 2x SFP cage *, HD SRC, A Module
• MADI2.BNC.SRC.IO：128 ch MADI, 2x coaxial BNC input, 2x coaxial BNC output, 75 Ω, HD SRC, A Module

Network Modules

• RAV.IO：Audio Network RAVENNA / AES67 (2x RJ45, 1x SFP **), A Module
• RAV.SRC.IO：Audio Network RAVENNA / AES67 (2x RJ45, 1x SFP **), HD SRC, A Module
• DANTE.IO：Audio Network DANTE (2x RJ45, 1x SFP **), A Module
• DANTE.SRC.IO：Audio Network DANTE (2x RJ45, 1x SFP **). HD SRC, A Module
• SG.IO：Audio Network SoundGrid (2x RJ45, 1x SFP **), A Module
• SG.SRC.IO：Audio Network SoundGrid (2x RJ45, 1x SFP **), HD SRC, A Module
• MILAN.IO：Audio Network AVB/MILAN (2x RJ45, 1x SFP **), A Module
• MILAN.SRC.IO：Audio Network AVB/MILAN (2x RJ45, 1x SFP **), HD SRC,A Module

USB Modules

• USB.IO：128 ch, USB Type 3, driver or class compliant mode (USB-C), A Module

Digital

• Sample rates：44.1, 48, 88.2, 96, 176.4, 192 kHz (+/- 12,5%)
• MADI formats：48k / 96k Frame, 56 / 64 channel, S/MUX

Additional Interfaces

• Headphone Output #1
• 1 x 6.3 mm TRS jack, mono/stereo
• Output level: max. +18 dBu
• SNR: -115 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
• THD+N @ 0 dBFS: -105 dB @ 600 Ω
• Headphone Output #2：
• 1 x 3.5 mm TRS jack, mono/stereo
• Output level: max. +12 dBu
• SNR: -115 dB RMS (20 Hz - 20 kHz) / -118 dB(A)
• THD+N @ 0 dBFS: -105 dB @ 600 Ω
• Word Clock I/O：1 x coaxial BNC (75 Ω termination switchable), AES11 (DARS also supported)
• GPIO：2 x GPI (MOSFET switch), 2 x GPO (MOSFET switch)
• USB：USB 2.0 for legacy control of ANDIAMO devices

Communication

• Remote Software
• globcon software control
• integrated web server with UI (HTML, JavaScript)
• Control Protocols：JSON API, SNMP*, OSC, Ember+, Lawo HOME
• Remote Network：1x RJ45 (1 GBit/s)

Global

• Power supply：2 x 84 V to 264 V AC / 47 Hz to 63 Hz / safety class 1, phaseredundant
• Power Consumption：20 to 110 W, module dependent
• Display
• 5.0” Backlight LED LCD
• IPS Transmissive
• Resolution: 480 x 854 px
• Local Control
• 1 x Encoder knob with push functionality
• 2 x Push-Buttons
• Dimensions
• Width 19'' (483 mm)
• Height 2 RU (89 mm)
• Depth 10'' (254 mm)
• Weight：about 10 kg

* SFP transceiver MADI, compatible and available from DirectOut

** SFP transceiver Network, compatible and available from DirectOut

No liability for misprints and technical changes assumed.
