DirectOut EXBOX.MD Dante/MADI Converter 訊號轉換器

EXBOX.MD 是一款高階的 Dante / MADI 訊號轉換器，完美橋接了 Audinate 的 Dante 網路音訊技術與 MADI (AES10) 介面。機身配備 3 組 MADI 埠與 4 組網路埠，能直覺、流暢地在 MADI 與 Dante 之間進行 64 個音訊軌道的雙向轉換。
承襲備受好評的 EXBOX 系列精巧尺寸（僅 1/3 的 19 吋機架寬度），結合堅固無比的外殼與雙電源備援系統，讓 EXBOX.MD 成為巡迴演唱會、戶外轉播車（OB 轉播車）以及專業錄音室中最完美的音訊串接利器。

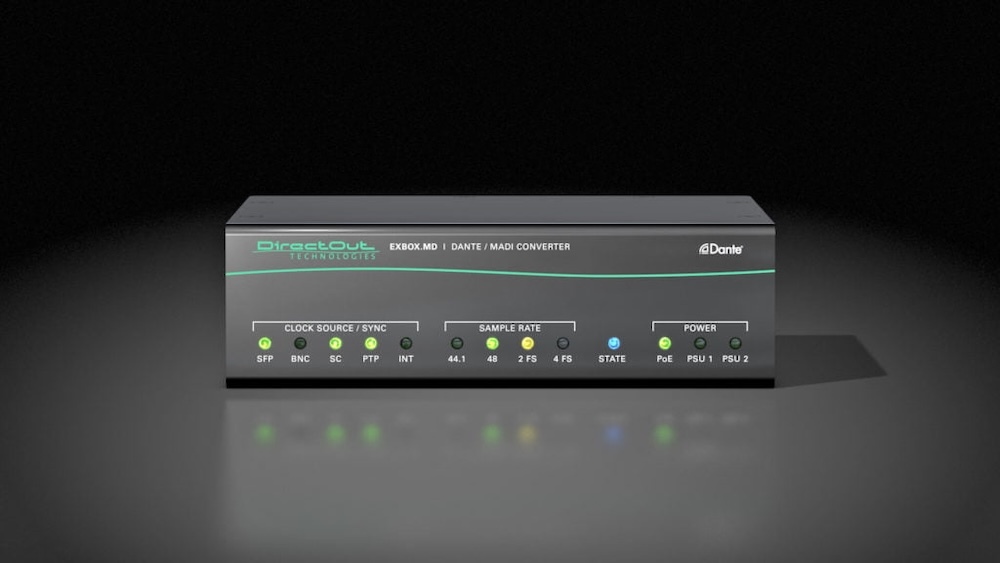

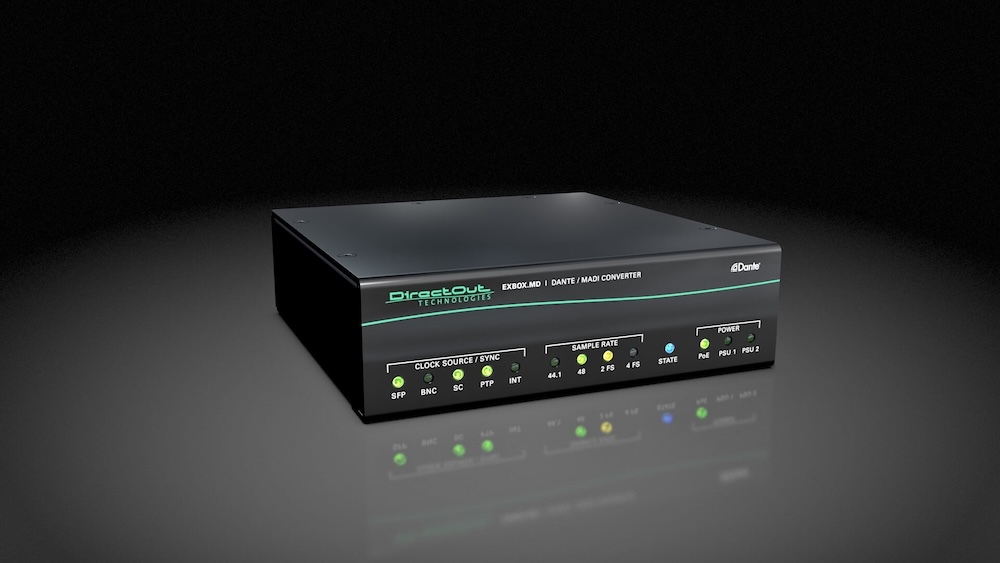

狀態面板

前方面板配置直覺的 LED 指示燈，讓您一眼就能掌握時脈同步（Clocking）、取樣率、設備狀態與供電情形。

高規格音訊串流 (AUDIO STREAMING)

支援高達 32 個串流群組、共計 64 個音訊通道。同時搭載最新版本的 Dante 韌體，並原生支援 AES67 傳輸協定。

全方位連接靈活度

EXBOX.MD 展現了極高的系統彈性，提供了三種不同介面類型的 MADI 埠：

• 光纖 SC (支援單模 Single-mode 或多模 Multi-mode)
• 同軸 (BNC)
• SFP 模組擴充槽

其配備的 SFP (Small Form Factor Pluggable) 插槽，可依據實際應用需求，自由搭配任何標準的 SFP 模組。

FastSRC™ 即時取樣率轉換技術

內建的 FastSRC™ 是一款低延遲的取樣率轉換器（可針對 Dante I/O 自行切換啟閉）。當 MADI 與 Dante 兩端的時脈訊號未同步時，它能確保兩者之間的訊號轉換依舊流暢無縫、不漏失任何聲音。

EARS™ 升級版自動備援切換系統

獨家 Enhanced Automatic Redundancy Switching™（升級版自動備援切換技術）是為了防止輸出訊號中斷而設計的保護機制。它採用了業界實證的 BLDS™ 技術或導音（Pilot Tone）觸發方式。內部邏輯會即時監控網路音訊或 MADI 輸入端的觸發訊號狀態，一旦偵測到異常，系統會自動切換至預設的備援輸入源（網路音訊或 MADI）。

內建網路交換器功能

機身的 4 組網路埠與內部交換器相連。除了能直接啟用 Dante 的雙網路備援模式（Primary / Secondary 主副線路）外，在交換器模式（Switched Mode）下，還能直接串接多台 EXBOX.MD 或其他 Dante 設備，輕鬆擴充音訊通道數。

遠端監控與操控

EXBOX.MD 可直接透過 Audinate 官方的「Dante Controller」軟體進行控制，並支援「Dante Domain Manager (DDM)」管理。此外，設備內建的核心功能——如動態通道路由矩陣（Routing Matrix）、FastSRC™ 或 EARS™，皆可透過 globcon 軟體或網頁瀏覽器介面進行精準設定。

穩健安心的供電設計

本機支援極高的供電彈性，最多可同時連接兩組外接獨立電源，並同步支援 PoE (Power over Ethernet) 網路供電，確保運作萬無一失。

機架安裝支援

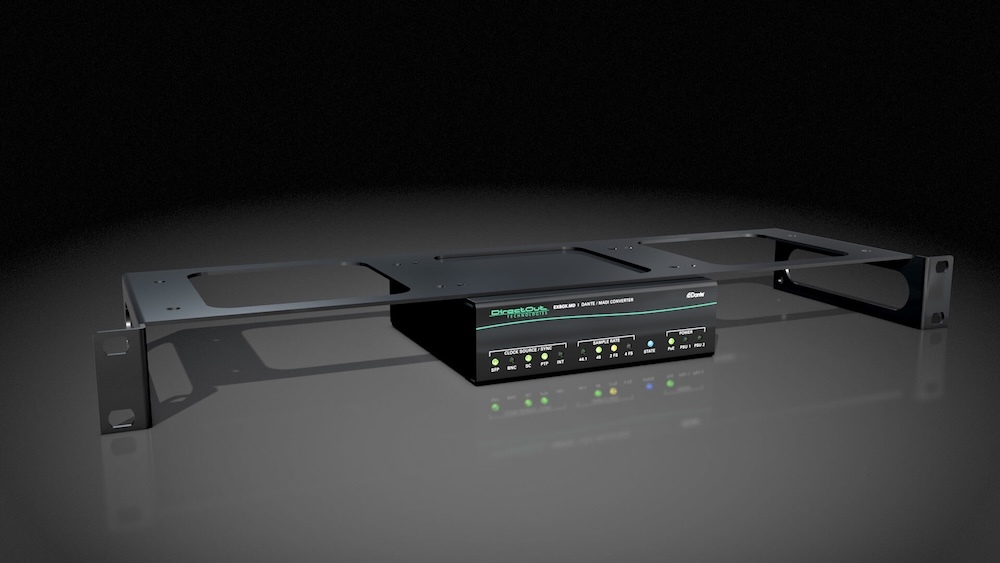

搭配選購的 BOXMOUNT.XL 安裝配件，即可將 EXBOX 輕鬆固定於標準的 19 吋機架上。在僅僅 1U 的機架空間內，最多可並排容納三台 EXBOX 設備，極大化空間利用率。

技術規格 (Technical Specifications)

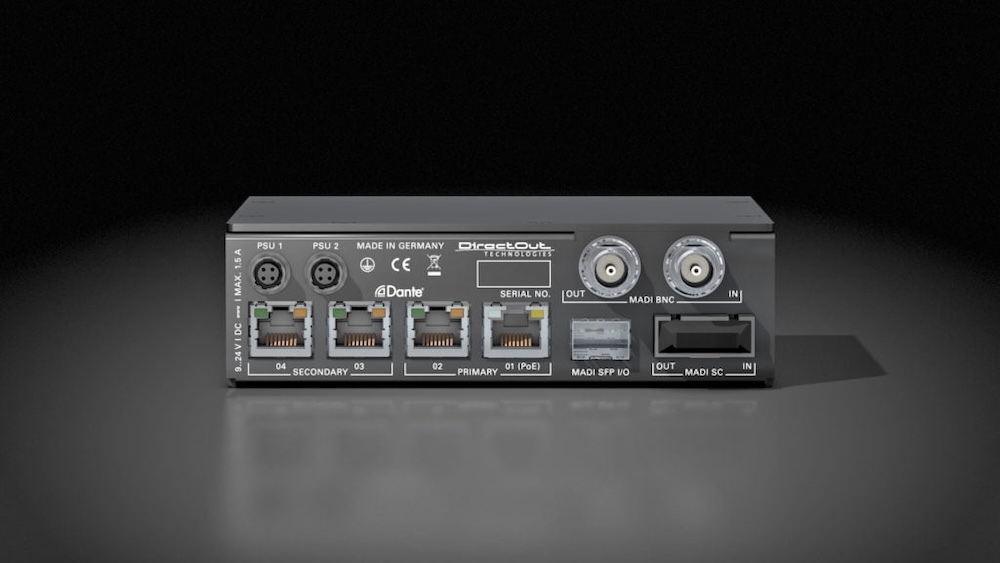

介面

• MADI 輸出/輸入埠：
• 1 x 同軸 BNC (75Ω)
• 1 x 光纖 SC 插槽 (多模 Multi-mode)
• 1 x SFP 擴充槽 (空槽，不含收發模組)*
• 網路埠：
• 3 x RJ45 接孔 (1 Gbit/s)
• 1 x RJ45 接孔 (1 Gbit/s，支援 PoE 網路供電)
• 備註：請參閱選購配件。

數位音訊規格

• 支援取樣率： 44.1, 48, 88.2, 96, 176.4, 192 kHz (+/- 12.5%)
• MADI 格式： 48k / 96k Frame、56 / 64 通道、S/MUX

網路音訊

• 網路分層 (Network-Layer)： Layer 3
• 支援串流數： 32 個串流群組
• 通道數 (輸出/輸入)： 64 軌 (@1 FS)、32 軌 (@2 FS)、16 軌 (@4 FS)
• 傳輸標準： Dante, AES67

時脈同步

• 網路同步協定： IEEE 1588 v1

訊號處理

• 取樣率轉換 (SRC)： FastSRC™（作用於 Dante I/O）

控制與通訊

• 遠端控制軟體： Dante Controller, globcon
• 控制方式： 透過區域網路

全球通用規格 / 機身尺寸

• 供電需求： 外接電源，2 x Hirose 4-pin 接頭 (9 - 24V)*，以及 1 x PoE (IEEE 802.3af)。備註：本機標準配備以內含一組外接電源供應器。
• 尺寸： 寬 140 mm x 高 42 mm x 深 140 mm
• 重量： 約 1 公斤

選購配件

• DirectOut 原廠相連相容的 SFP MADI 收發模組
• BOXMOUNT.XL（用於標準 19 吋機架安裝套件）

設備衍生機型

• 單模版本 (Single-mode)： MADI 埠改為 SC 插槽單模 (Single-mode) 規格。
• 雙電源供應器 (Dual PSU)： 可視需求額外選購。

關於 FastSRC™ 取樣率轉換技術說明

DirectOut 的 FastSRC™ 是一款極低延遲的取樣率轉換器，專門用在當設備的兩個數位介面必須運作在「不同的時脈網域（Clock Domains）」時。
FastSRC™ 完美結合了優異的聲音表現與低於 0.15 毫秒（msecs）的極低延遲，這在現場 Live 演出中極具價值，更是在關鍵的突發狀況下不可或缺的救命利器。
溫馨提示： 高階的取樣率轉換通常需要耗費較多的運算處理時間（運算延遲），如果您追求的是最極致、毫無妥協的頂級音質（例如母帶處理），我們建議選購 DirectOut 推出的專用硬體 SRC 模組產品，例如：RAV.SRC.IO、DANTE.SRC.IO 或 MADI.SRC。
