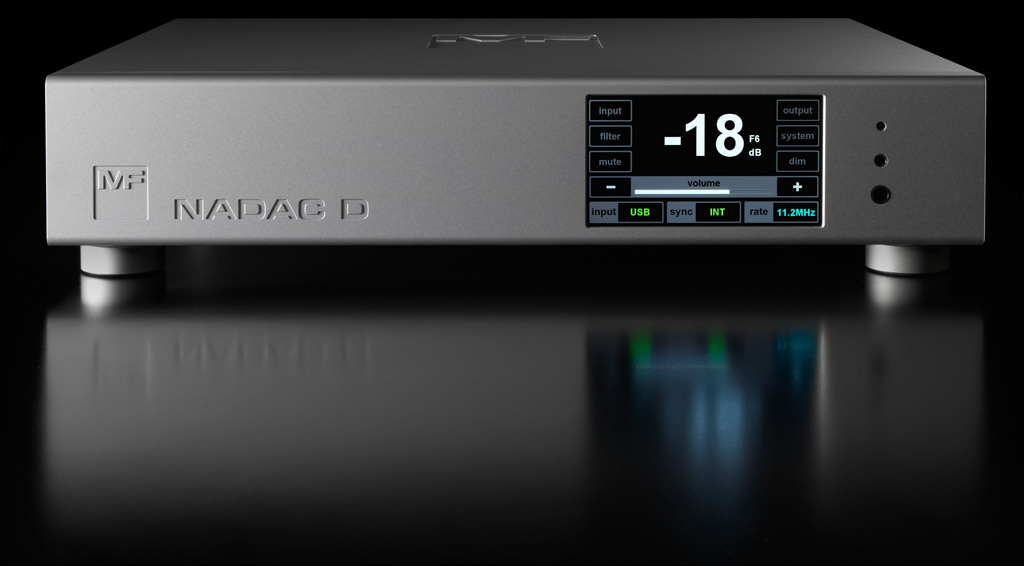

Master Fidelity NADAC D True 1-bit DAC 頂級數位類比轉換器

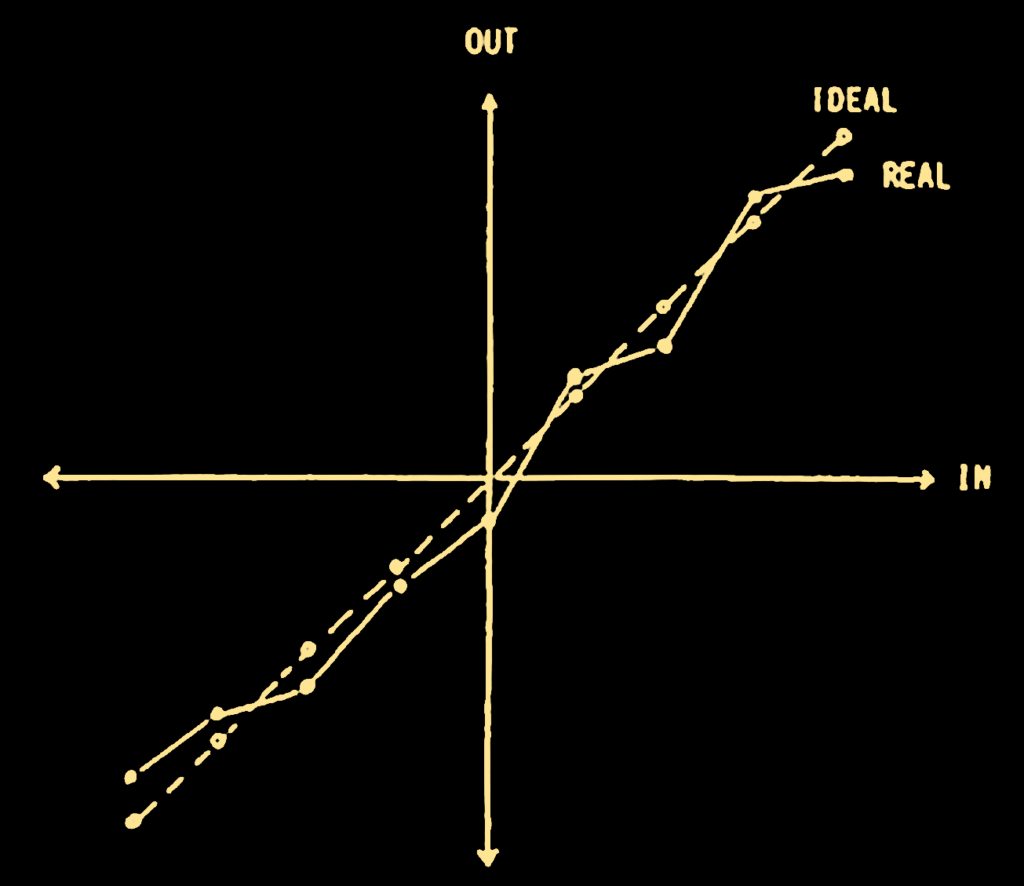

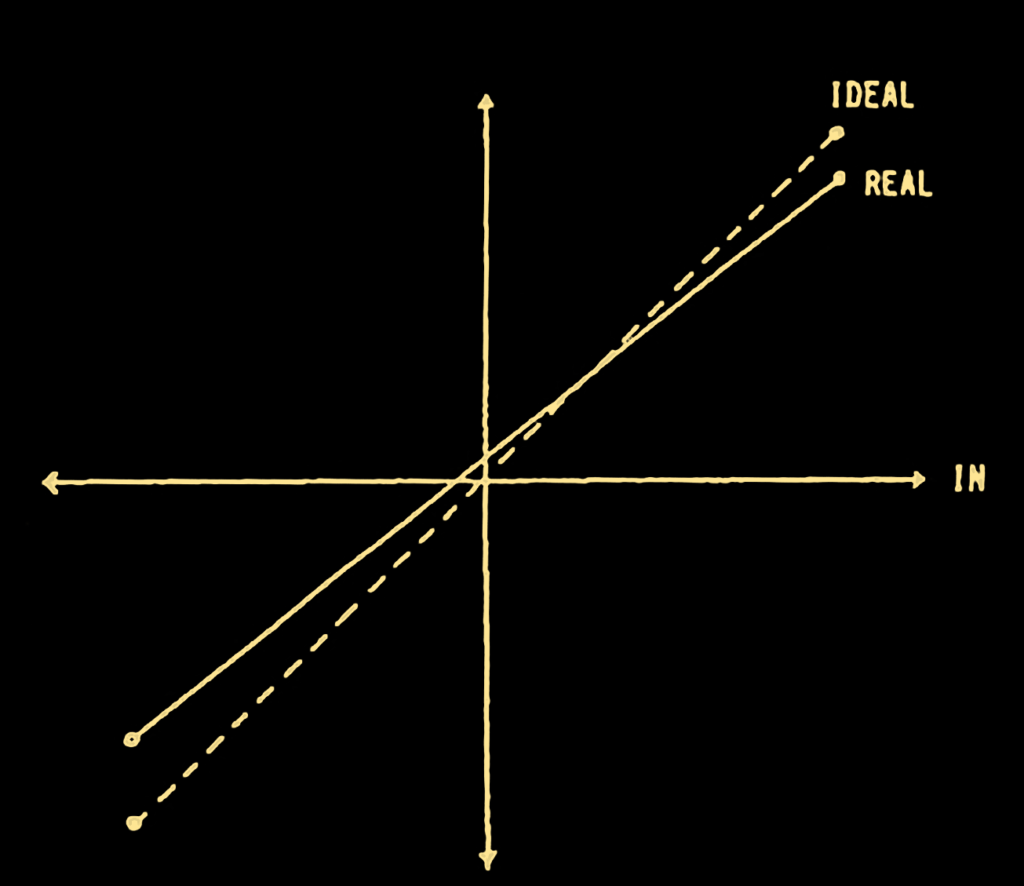

真正 1-bit DAC 所面臨的挑戰

a. 它極度依賴演算法。優秀的 1-bit 處理演算法 (SDM) 需要高度的數學能力。Master Fidelity 擁有豐富的演算法開發經驗，能精準駕馭這一技術核心。
b. 對時序與電源品質要求極高，必須藉由優異的類比電路設計來解決。NADAC-D 採用恆溫電源技術，確保在時鐘與數位轉類比的過程中發揮最高效能。
c. 最大挑戰在於市面上幾乎已無適用於 1-bit DAC 的專用元件。1988 年飛利浦推出 TDA1547 是唯一專為 1-bit 而生的晶片，但如今早已停產、技術也過時。

NADAC-D 的解決方案是與專業的 IC 製造商合作，客製專屬的 1-bit 晶片元件。

恆溫控制參考電源系統

所謂「恆溫參考電源系統」，類似大家熟知的恆溫震盪器 (OCXO)，電源本身也有溫度敏感性。為了確保最理想的數位轉類比品質，NADAC-D 採用儀器等級的恆溫參考系統來穩定供電。

強化時序系統

無論是 USB Audio 的時鐘還是 AES/SPDIF 的重整時鐘，NADAC-D 都提供極致品質。使用 USB Audio 介面時，還可外接 10MHz 時鐘源以進一步提升音質。我們採用雙層頻率合成技術，不僅確保頻率精準，還能提升抗抖動性能，達到無妥協的聲音表現。

若使用 AES/SPDIF，則會啟動 ADD-CDR (先進數位時脈資料重整系統)。傳統類比 CDR 無法有效處理低頻率抖動，但 MF 的 ADD-CDR 可處理低至 1Hz 的抖動，幾乎完全消除音訊範圍內的抖動，確保最佳聲音品質。

強化 Amanero USB Audio 介面

NADAC-D 採用廣受 HiFi 界推崇的 Amanero USB 音訊解決方案，並以軟硬體全面升級的特別版本進行優化。PCM 支援最高 32-bit/384kHz，DSD 則支援原生 DSD512，輕鬆應對高解析音訊需求。

MF 超級隔離模組 (MF Super Isolation Unit)

在數位與類比混合系統中，「超級隔離模組」常被用來提升音質。GMR 或 OOK 是常見的數位音訊隔離技術，雖然價格低廉且易於使用，但其殘餘抖動最高可達 2nS，雖能隔離雜訊，卻也加劇時鐘信號的抖動，造成音質反而受損。

MF 自研的超級隔離模組採用專屬 ASIC 設計，將抖動壓低至僅 110fS，大幅降低對音質的負面影響，真正做到提升音質的隔離效果。

混合電源架構

系統採用混合式電源設計：類比系統使用變壓器為基礎的傳統線性電源，數位系統則使用高品質開關電源搭配多段線性穩壓系統，確保數位與類比各自獲得最佳供電條件。

NADAC-D

MF NADAC-D 不僅僅是另一款 DAC，也不是某款成功 DAC 的直接升級版。它是全新的理念之作，針對過往的種種技術挑戰 一一 提出創新的解決方案並成功克服。

產品規格

一般規格

• 電源規格
• 電壓與頻率：AC 100–120V 或 200–240V (可透過後方電源插座切換)；50 / 60 Hz
• 功耗：最大 80W；穩定時 46W (典型值)
• 電源插座類型：IEC 60320 C14
• 保險絲：3.15A，5 x 20 mm 慢熔型 (Slow Blow)

外觀尺寸與重量

• 尺寸：435 x 95 x 390 mm (寬 x 高 x 深)
• 重量：9.2 公斤

音訊與時鐘輸入／輸出規格

USB 輸入

• 標準：UAC2.0
• 支援系統：
• Windows 7 / 8.0 / 8.1 / 10 / 11 (32 / 64 位元)
• macOS X 10.9 以上
• Linux (支援 UAC2 的核心)
• 音訊格式：
• PCM：44.1 / 88.2 / 176.4 / 352.8 kHz；48 / 96 / 192 / 384 kHz
• 位元深度：16 / 24 / True 32 位元
• DSD：Native DSD64 / DSD128 / DSD256 / DSD512；原生真 1-bit
• 接頭：Neutrik mediaCON (USB Type-C) x1

AES3 輸入

• 音訊格式：44.1 / 88.2 / 176.4 kHz；48 / 96 / 192 kHz；DoP64；16 / 24 bit
• 阻抗：110 ohm (平衡)
• 接頭：XLR-3-F x1

S/PDIF 輸入 (同軸)

• 音訊格式：44.1 / 88.2 / 176.4 kHz；48 / 96 / 192 kHz；DoP64；16 / 24 bit
• 阻抗：75 ohm (非平衡)
• 接頭：RCA x1

S/PDIF 輸入 (光纖)

• 音訊格式：44.1 / 88.2 / 176.4 kHz；48 / 96 / 192 kHz；DoP64；16 / 24 bit
• 接頭：TosLink x1

RAVENNA (網路) 輸入 (暫時未開放）

• 音訊格式：44.1 / 88.2 / 176.4 / 352.8 kHz；48 / 96 / 192 / 384 kHz；16 / 24 / 32 bit；Native DSD64 / DSD128 / DSD256；真 1-bit
• 接頭：Neutrik etherCON（RJ45）x1

類比輸出

• 平衡線路輸出
• 輸出電平：+12 dBV (4 Vrms)
• 輸出阻抗：200 ohm
• 接頭：XLR-3-M x2
• 非平衡線路輸出
• 輸出電平：+6 dBV (2 Vrms)
• 輸出阻抗：100 ohm
• 接頭：RCA x2
• 平衡耳機輸出
• 功率輸出：300 mW
• 抗阻：@ 32 ohm
• 接頭：4.4 mm 平衡端 x1
• 非平衡耳機輸出
• 功率輸出：100 mW
• 抗阻：@ 32 ohm
• 接頭：6.35 mm 立體聲耳機孔 x1
• 時序輸入
• 頻率：10 MHz
• 阻抗：50 ohm (相容於 75 ohm)
• 接頭：BNC x1

音訊與時鐘性能 (室溫下，典型值)

• 總諧波失真 + 噪聲（THD+n）
• 0.0003% @ 4V rms / 1kHz / 10Hz–20kHz 頻寬
• 0.0003% @ 1V rms / 1kHz / 10Hz–20kHz
• 0.0006% @ 0.35V rms / 1kHz / 10Hz–20kHz
• 訊噪比 (SNR)：120 dBA @ 10Hz–20kHz 頻寬 / A 加權
• 頻率響應平坦度：< ±0.2 dB (10Hz–20kHz)
• 類比音量控制
• 衰減步進：3dB / 每步，共 20 階 (範圍 0 ~ -57 dB)
• 頻道衰減誤差：<0.1 dB
• 頻道相位誤差：<0.1 度
• 頻道分離度：>120 dB (10Hz–20kHz)
• USB 內部時鐘抖動 (Jitter)：<800 fs @ 10Hz–100kHz 頻寬
• USB 內部時鐘頻率精度：<10 ppm @ 5–45°C
• USB 外部時鐘源支援：頻率精度完全依循外部 10 MHz 時鐘
• 數位音訊輸入抗抖動能力
• 80 dB @ >50Hz 正弦抖動
• 60 dB @ 寬頻隨機雜訊抖動
• 數位音訊鎖定範圍：±120 ppm 以內
• 時脈資料鎖定時間：<1200 毫秒
• 數位音訊時鐘回復抖動 (內在)：<1pS @ 10Hz–100kHz 頻寬
