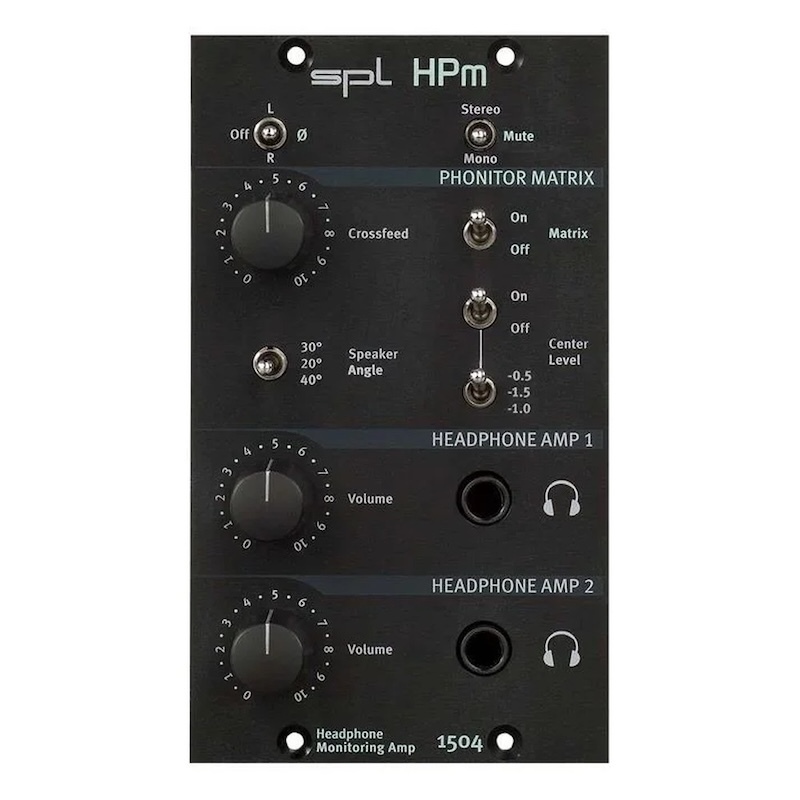

SPL HPm 500 系列耳機監聽放大器

500 系列耳機監聽放大器｜雙插槽模組

搭載 Phonitor Matrix 的 500 系列耳機擴大機同時驅動兩副耳機，各自獨立音量控制

SPL HPm 是專為 500 系列機架設計的雙插槽耳機監聽放大器模組，讓你不必添購獨立耳機擴大機，即可在 500 系列工作流程中享有高品質耳機監聽。一個模組同時提供兩組耳機輸出，配備各自獨立的音量旋鈕。

最重要的是，HPm 搭載了 SPL 獨家的 Phonitor Matrix——能以純類比電路修正耳機聆聽的立體聲失真，讓混音工程師在耳機上做出的混音決定，可以完美對應各類喇叭播放系統。

AB 類推挽放大電路

輸出級採用 Class AB 推挽架構，雙極電晶體分別放大正負半波，相較於 A 類單電晶體設計，提供更高的增益與更大的輸出電壓。輸出級電晶體進行熱耦合，確保聲音畫面的一致性與穩定性。

低源阻抗緩衝電路

電源供應採用低源阻抗緩衝電路設計，確保充足的電流儲備，即使驅動低阻抗耳機(如 32Ω)也能保持穩定的輸出能力，不因電流需求峰值而產生動態壓縮。

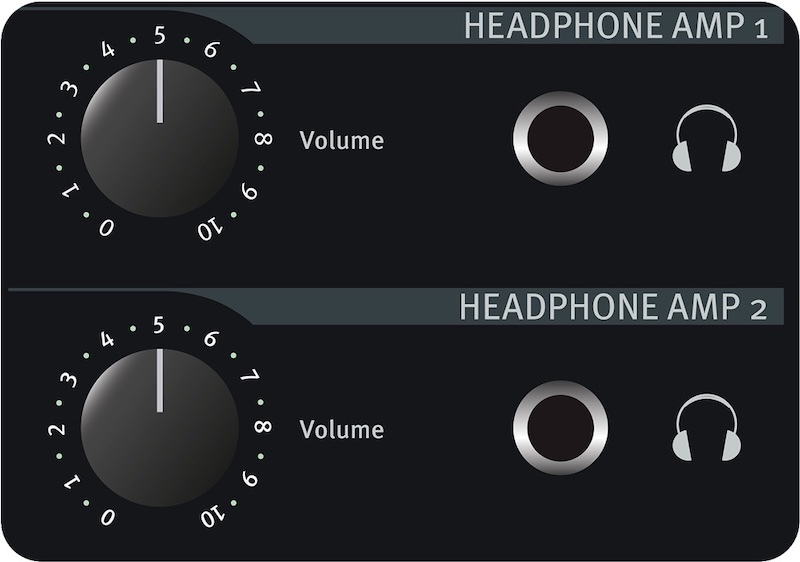

雙耳機輸出，各自獨立音量

兩組 6.35mm 耳機輸出，每組配備獨立的音量旋鈕，可同時提供工程師與客戶(或兩位工程師)各自適合的聆聽電平，無需妥協。

寬阻抗耳機相容性

600Ω 高阻抗耳機最大輸出達 +18 dBu，300Ω 達 +15 dBu，32Ω 低阻抗達 +5 dBu，涵蓋市面上絕大多數專業與消費級耳機。

Stereo / Mono / Mute

訊號可在立體聲與單聲道之間切換。Mute 位置時，兩組耳機輸出均靜音。適合快速進行 Mono 兼容性檢查。

Phase Inverse Ø

相位反轉開關可將聲道切換至 180° 反相，用於相位問題診斷或 M/S 監聽操作。

M/S 監聽

同時啟用 Mono 與相位反轉→監聽 Side 訊號；僅 Mono(無相位反轉)→監聽 Mid 訊號。無需任何外部軟體即可執行 M/S 分析。

使用技巧

M/S 監聽已是許多混音與母帶工程師的標準工作流程。HPm 僅透過面板上的兩個開關即可完成，無需切換至其他設備，讓工作流程更流暢。

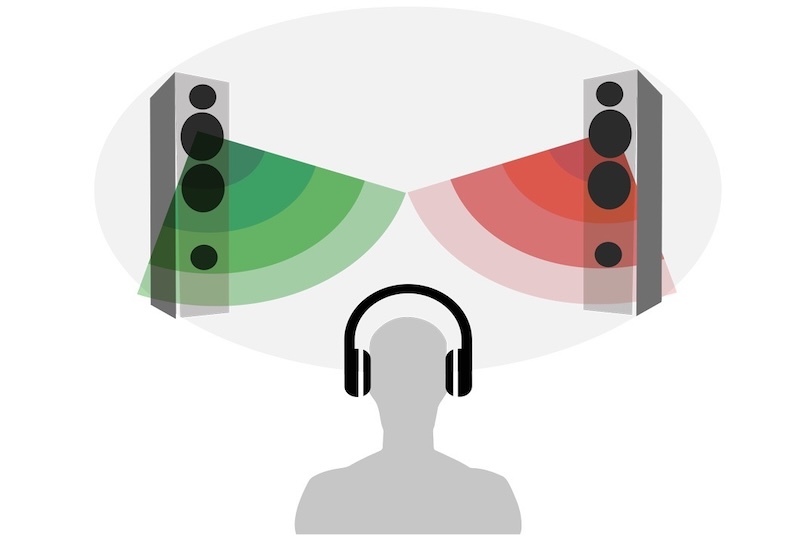

Phonitor Matrix：讓耳機混音完美對應喇叭

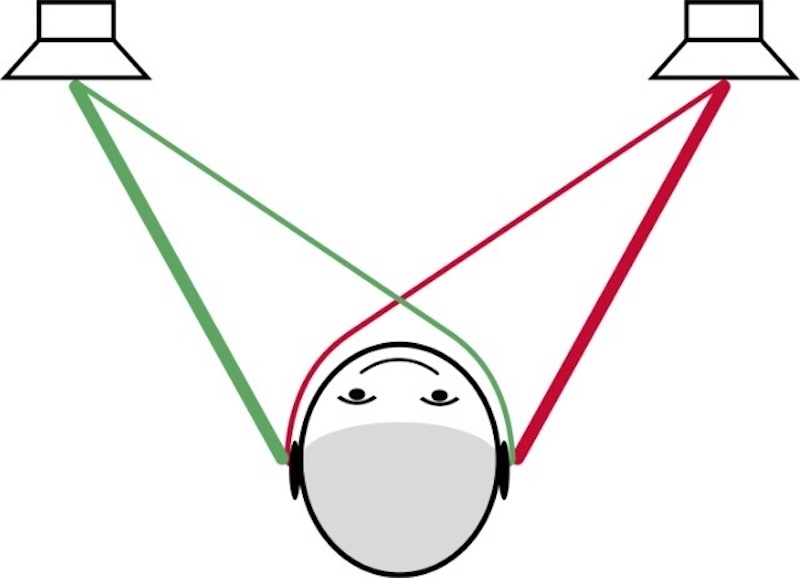

音樂通常以喇叭播放為前提進行混音。耳機聆聽缺少「交叉訊號」——左聲道傳至右耳、右聲道傳至左耳的自然物理現象，導致立體聲舞台異常寬廣，音源定位偏離工程師設計的位置，長時間聆聽也更容易產生疲勞感。SPL Phonitor Matrix 以純類比電路修正這個問題。

無段式調整

以旋鈕連續調整耳道間電平差 (ILD)，模擬不同室內聲學環境的交叉訊號強度，並進行頻率修正以符合頭部對聲音的非線性響應。

20° / 30° / 40°

對應不同喇叭擺位角度，調整耳道間時間差 (ITD)。錄音室標準設定為 30°，可根據實際監聽喇叭的擺放角度選擇相應設定。

-0.5 / -1 / -1.5 dB

Phonitor Matrix 啟用時，衰減中央聲像電平，確保人聲等中央元素的音量比例在喇叭播放時仍然正確。標準設定為 -1 dB。

Phonitor Matrix 可透過面板上的 Matrix 開關一鍵啟用或關閉。SPL HPm 是目前市場上極少數在 500 系列模組中內建 Phonitor Matrix 的產品，讓工程師無需添購獨立耳機擴大機即可享有這項革命性技術。

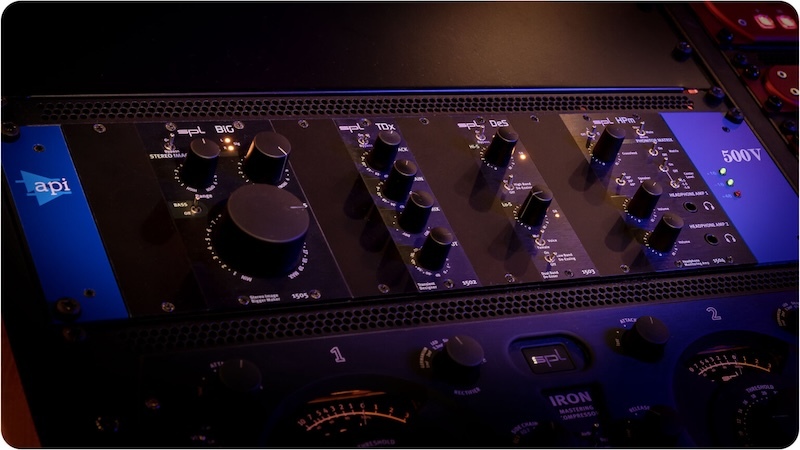

500 系列雙插槽模組

HPm 為標準 500 系列雙插槽 (Double-Slot) 格式，可安裝至任何相容的 500 系列機架中，與其他 500 系列模組共享機架電源。

產品特色

• AB 類推挽放大電路
• 低源阻抗緩衝電路
• 雙耳機輸出，各自獨立音量
• 寬阻抗耳機相容性
• Stereo / Mono / Mute
• Phase Inverse Ø
• M/S 監聽
• Phonitor Matrix：讓耳機混音完美對應喇叭

產品規格

• 品牌：SPL
• 型號：HPm
• 最大輸入 / 輸出電位：21 dBu
• 輸入阻抗：10 kΩ
• 輸出阻抗：150 Ω
• 共模抑制比：> 82 dB
• 頻率範圍(-3 dB)：10 Hz – 100 kHz
• THD+N(0 dBu，10 Hz–22 kHz)：0.03 %
• 本底噪音 (A 加權)：-92.3 dB
• 動態範圍：113 dB
• 最大輸出功率(600Ω)：+18 dBu
• 最大輸出功率(300Ω)：+15 dBu
• 最大輸出功率(32Ω)：+5 dBu
• 接頭接線方式：Tip = L，Ring = R，Sleeve = GND
• 格式：500 系列雙插槽 (Double-Slot)
• 機體重量：0.8 kg
• 含包裝出貨重量：0.9 kg
